N5K-C5672UP

Podrobný popis

V dnešných dátových centrách sa virtualizačné nasadenia stali bežnou praxou a tento trend rýchlo rastie s dostupnosťou serverov 10 Gigabit Ethernet za atraktívne ceny. Kombinácia rastúceho prijímania týchto serverov a aplikácií s vyššími požiadavkami na šírku pásma zvyšuje potrebu prepínania 10 a 40 Gigabit Ethernet s vysokou hustotou. Okrem toho sa architektúry dátových centier menia, keďže aplikačné prostredia vytvárajú nové nároky na IT infraštruktúru. Aplikačné záťaže sa nasadzujú naprieč kombináciou virtualizovanej a nevirtualizovanej serverovej a úložnej infraštruktúry, čo vyžaduje sieťovú infraštruktúru poskytujúcu konzistentnú konektivitu, zabezpečenie a prehľad naprieč bare-metal, virtualizovanými a cloudovými prostrediami.

Platforma Cisco Nexus® 5600 je treťou generáciou prepínačov radu Cisco Nexus 5000: popredných prepínačov prístupu k serverom v dátových centrách v odvetví. Prepínače platformy Cisco Nexus 5600 možno rozdeliť na 10Gb/s a 40Gb/s prepínače. Tento katalógový list sa zameriava iba na 10Gb/s prepínače. 10Gb/s prepínače platformy Cisco Nexus 5600 sú nástupcami široko rozšírených prepínačov platformy Cisco Nexus 5500. Prepínače zachovávajú všetky existujúce funkcie platformy Cisco Nexus 5500 vrátane konvergencie LAN a SAN (zjednotené porty a Fibre Channel over Ethernet [FCoE]), fabric extenderov a Cisco® FabricPath. 10Gb/s prepínače platformy Cisco Nexus 5600 navyše prinášajú integrované funkcie vrstiev 2 a 3 linkovou rýchlosťou so skutočnou podporou 40 Gigabit Ethernetu (na uplink a sieťových portoch), inovácie programovateľnej fabriky Cisco, Network Virtualization Using Generic Routing Encapsulation (NVGRE), bridging a smerovanie Virtual Extensible LAN (VXLAN), programovateľnosť a prehľadnosť siete, veľkú kapacitu bufferov a výrazne väčšiu škálovateľnosť a výkon pre vysoko virtualizované, automatizované a cloudové prostredia.

10Gb/s prepínače platformy Cisco Nexus 5600 zahŕňajú prepínače s 1 rackovou jednotkou (1RU) aj 2RU stavané na výzvy dnešných dátových centier s flexibilným, agilným a energeticky úsporným dizajnom. Tieto 10Gb/s prepínače sú dôležitým komponentom architektúry Cisco Unified Data Center a dopĺňajú existujúce prepínače Cisco Nexus. Tieto energeticky úsporné prepínače ponúkajú 10 a 40 Gigabit Ethernet a FCoE s integrovanými funkciami vrstiev 2 a 3 rýchlosťou drôtu a nízkou latenciou približne 1 mikrosekunda pre akúkoľvek veľkosť paketu. S možnosťou voľby nasávania vzduchu zo strany portov alebo zo strany ventilátorov pre zosúladenie s umiestnením v studenej a teplej uličke dátového centra sú 10Gb/s prepínače navrhnuté pre širokú škálu tradičných dátových centier aj rozsiahlych virtualizovaných cloudových nasadení.

10Gb/s prepínače spolu s operačným systémom Cisco NX-OS Software poskytujú zákazníkom funkcie a možnosti široko nasadzované v dátových centrách po celom svete. NX-OS je účelovo vytvorený operačný systém pre dátové centrá navrhnutý pre výkon, odolnosť, škálovateľnosť, spravovateľnosť a programovateľnosť. Spĺňa požiadavky ethernetových aj úložných sietí a poskytuje robustnú a komplexnú sadu funkcií, ktorá dokáže splniť náročné požiadavky virtualizácie a automatizácie v súčasných aj budúcich dátových centrách.

10Gb/s prepínače platformy Cisco Nexus 5600 sú navrhnuté na nasadenie top-of-rack (ToR) a middle-of-row (MoR) v dátových centrách podporujúcich podnikové aplikácie, hosting poskytovateľov služieb a cloudové prostredia.

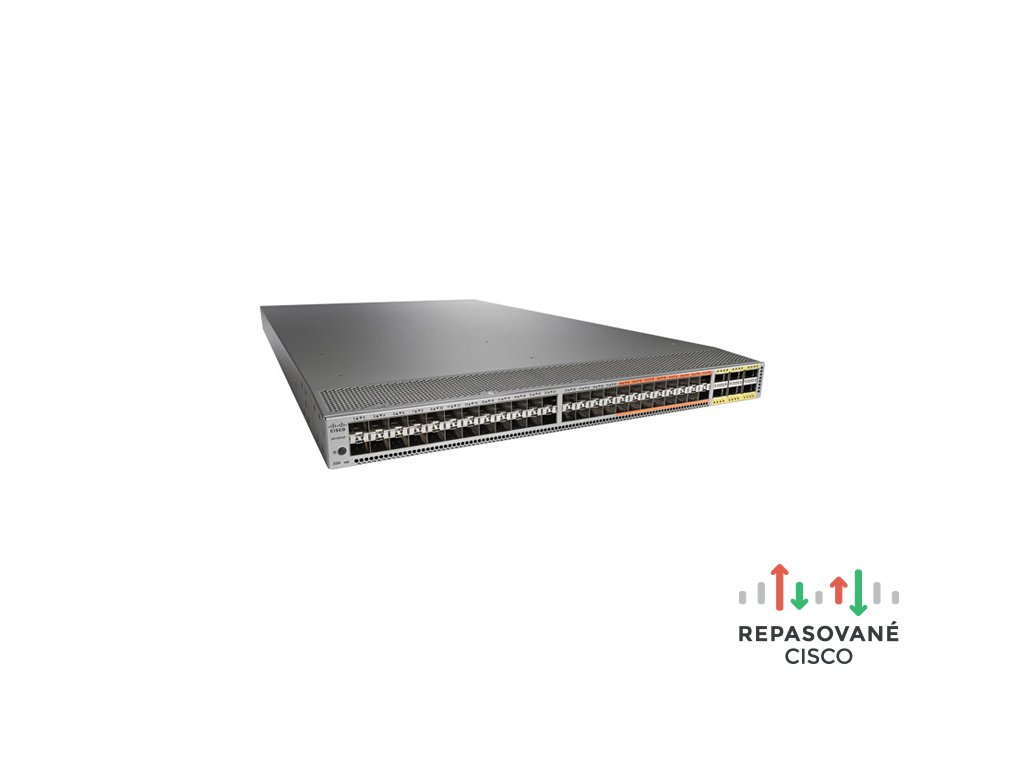

Prepínač Cisco Nexus 5672UP je prepínač 10 a 40 Gigabit Ethernet (40 Gb/s na uplink a sieťových portoch) ponúkajúci výkon rýchlosťou drôtu až pre sedemdesiatdva portov 10 Gigabit Ethernet (s použitím breakout káblov Quad Small Form-Factor Pluggable [QSFP]). Prepínače Cisco Nexus 5672UP sú neblokujúce prepínače vrstiev 2 a 3 s podporou 10 a 40 Gigabit Ethernetu a FCoE s internou šírkou pásma až 1,44 terabitu za sekundu (Tb/s). Cisco Nexus 5672UP ponúka 48 pevných portov 1 a 10 Gigabit Ethernet, z ktorých posledných 16 portov (zvýraznených na šasi oranžovou farbou pre jednoduchú identifikáciu) sú zjednotené porty. Všetkých 48 pevných portov podporuje klasický Ethernet a FCoE. 16 zjednotených portov navyše poskytuje možnosti pripojenia Fibre Channel 8, 4 a 2 Gb/s, ako aj 10 Gigabit Ethernet a FCoE. Cisco Nexus 5672UP ponúka aj 6 portov 40 Gb/s s transceivermi QSFP pre podporu Ethernetu a FCoE. Cisco Nexus 5672UP má tri moduly ventilátorov a dva zdroje napájania. Cisco Nexus 5672UP podporuje VXLAN v režimoch bridgingu a smerovania na všetkých portoch linkovou rýchlosťou, čo umožňuje migráciu virtuálnych strojov medzi servermi naprieč sieťami vrstvy 3. Prepínač tiež ponúka až 15 buffer-to-buffer kreditov na port, čo pomáha poskytovať rozšírenie SAN až do 3,7 kilometra pri rýchlosti Fibre Channel 8 Gb/s za predpokladu plnej veľkosti rámca Fibre Channel 2112 bajtov.
