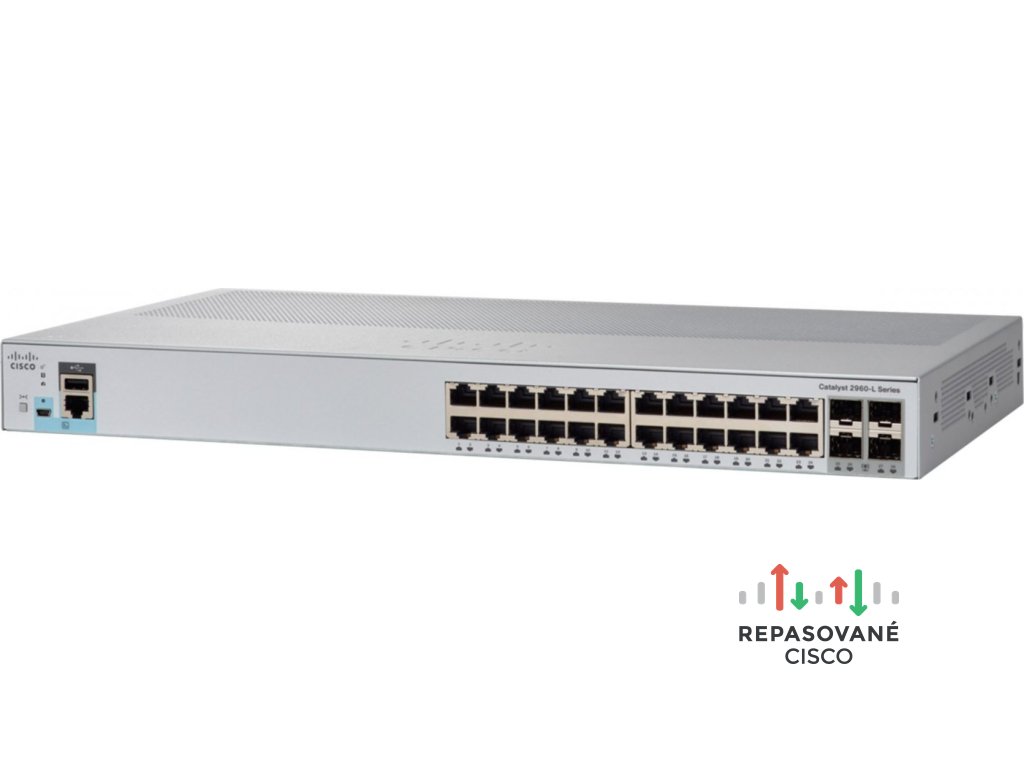

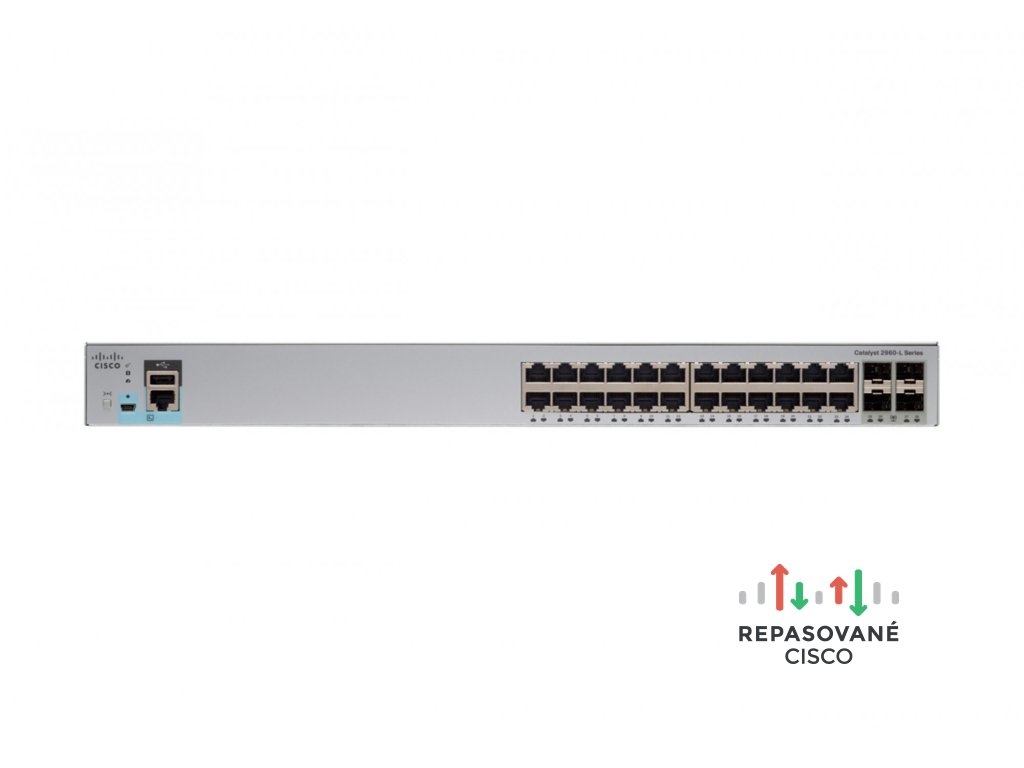

WS-C2960L-24TS-LL
Kód: WS-C2960L-24TS-LLPodrobný popis
Cisco Catalyst WS-C2960L-24TS-LL. Typ prepínača: Riadený, Prepínač vrstiev: L2. Typy RJ-45 Ethernet portov: Gigabit Ethernet (10/100/1000), Počet RJ-45 Ethernet portov: 24. Plne duplexný režim. Tabuľka MAC adries: 16000 položky, Limit prepínania: 56 Gbit/s. Sieťový štandard: IEEE 802.1D, IEEE 802.1ab, IEEE 802.1af, IEEE 802.1p, IEEE 802.1s, IEEE 802.1w, IEEE 802.1x, IEEE.... Napájací konektor: Vstup AC-in. Inštalácia do Racku, Formát: 1U
- Riadený L2 SNMPv3, Telnet, RMON
- Quality of Service (QoS)
- Počet RJ-45 Ethernet portov: 24
- 10BASE-T, 100BASE-TX, 1000BASE-T
- Tabuľka MAC adries: 16000 položky Limit prepínania: 56 Gbit/s
- Access Control List (ACL)
- 1U Inštalácia do Racku
- Napájací zdroj v cene
Dodatočné parametre
| Kategória: | WS-C2960 |
|---|---|
| Hmotnosť: | 2.74 kg |
| EAN: | 0882658965159 |
| Access Control List (ACL): | Áno |
| Auto MDI/MDI-X: | Áno |
| Broadcast storm control: | Áno |
| Certifikácia: | UL, CAN/CSA, TUV/GS, CE, NOM, FCC, EN, AS/NZS, MIC, GOST, EMC |
| DHCP vlastnosti: | DHCP client, DHCP server |
| Dodávané káble: | AC |
| Elektromagnetická kompatibilita: | 47CFR Part 15 (CFR 47) Class A, AS/NZS CISPR22 Class A, CISPR22 Class A, EN55022 Class A, ICES003 Class A, VCCI Class A, EN61000 |
| Farba: | Šedá |
| Formát: | 1U |
| Frekvencia procesora: | 800 MHz |
| Frekvencia vstupného striedavého napätia: | 50 - 60 Hz |
| Funkcie virtuálnej LAN: | Private VLAN |
| Hĺbka: | 240 mm |
| Hĺbka balenia: | 549,4 mm |
| Hmotnosť: | 2,74 kg |
| Hmotnosť vrátane balenia: | 4,41 kg |
| HS kód: | 85176990 |
| IGMP snooping: | Áno |
| Inštalácia do Racku: | Áno |
| Kapacita pamäti: | 512 MB |
| Kontrola ARP: | Áno |
| Krajina pôvodu: | Čína |
| LED indikátory: | Aktivita, Odkaz, Poe, Rýchlosť, Systém |
| Limit prepínania: | 56 Gbit/s |
| Mimoprevádzková nadmorská výška: | 0 - 4500 m |
| Množstvo v balení: | 1 kusov |
| Napájací konektor: | Vstup AC-in |
| Napájací zdroj v cene: | Áno |
| Návod na obsluhu: | Áno |
| Návod na použitie: | Áno |
| Odporúčaná prevádzková vlhkosť: | 5 - 90 % |
| Ochrana statického portu: | Áno |
| Pamäť typu Flash: | 256 MB |
| Plne duplexný režim: | Áno |
| Počet napájacích zdrojov: | 1 |
| Počet RJ-45 Ethernet portov: | 24 |
| Počet slotov pre SFP moduly: | 4 |
| Počet VLAN: | 4094 |
| Podpora bezpečnostných algoritmov: | SNMP, SSH |
| Podpora MIB: | BRIDGE-MIB, CISCO-CDP-MIB, CISCO-CLUSTER-MIB, CISCO-CONFIG-MAN-MIB, CISCO-ENTITY-FRU-CONTROL-MIB, CISCO-ENVMON-MIB, CISCO-FLASH- |
| Podpora napájania cez Ethernet (PoE): | Nie |
| Podpora pre Multicast: | Áno |
| Podpora redundantného napájania (RPS): | Nie |
| Podpora VLAN: | Áno |
| Popdora pre Jumbo Frames: | Áno |
| Prenosová rýchlosť Ethernet LAN: | 10,100,1000 Mbit/s |
| Prepínač vrstiev: | L2 |
| Prevádzková nadmorská výška: | 0 - 3000 m |
| Prevádzkový rozsah teplôt (T-T): | -5 - 40 °C |
| Produktov na prepravný (vnútorný) obal: | 1 kusov |
| Protokol trasy: | HSRP, IP, RIP-1, RIP-2, RIPng |
| Quality of Service (QoS): | Áno |
| Rozsah relatívnej vlhkosti pri skladovaní: | 5 - 95 % |
| Rozsah teplôt pri skladovaní (T-T): | -25 - 70 °C |
| Segment trhu: | Biznis |
| Sieťový štandard: | IEEE 802.1D, IEEE 802.1ab, IEEE 802.1af, IEEE 802.1p, IEEE 802.1s, IEEE 802.1w, IEEE 802.1x, IEEE 802.3ad, IEEE 802.3ae, IEEE 80 |
| Spotreba elektrickej energie: | 26,5 W |
| Správa protokolov: | SNMPv3, Telnet, RMON |
| SSH/SSL podpora: | Áno |
| STP protokol: | Áno |
| Stredná doba medzi poruchami (MTBF): | 2412947 h |
| Šírka: | 431,8 mm |
| Šírka balenia: | 336,6 mm |
| Tabuľka MAC adries: | 16000 položky |
| Technológia kabeláže Ethernetu - meď: | 10BASE-T, 100BASE-TX, 1000BASE-T |
| Typ konektora: | Typ C |
| Typ pamäte: | DRAM |
| Typ prepínača: | Riadený |
| Typy RJ-45 Ethernet portov: | Gigabit Ethernet (10/100/1000) |
| Vstupné striedavé napätie: | 120 - 230 V |
| Vstupný prúd: | 0.33 A |
| Výrobkov na hlavný (vonkajší) obal: | 1 kusov |
| Výška: | 44 mm |
| Výška balenia: | 147,6 mm |
| Zabudovaný procesor: | Áno |
