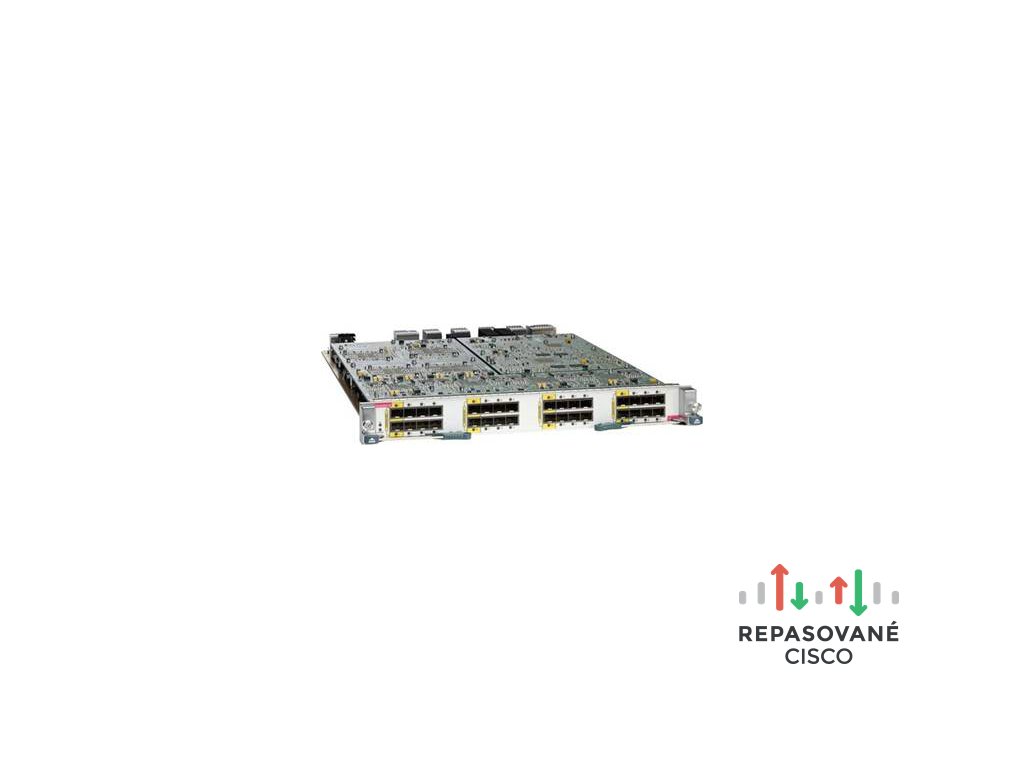

N7K-M132XP-12L

Podrobný popis

Modul Cisco Nexus® 7000 M1-Series 32-Port 10 Gigabit Ethernet s voľbou XL je vysoko škálovateľný vysokovýkonný modul navrhnutý pre kriticky dôležité ethernetové siete. Modul používa forwarding engine M1-XL, ktorý sa vyznačuje väčšou tabuľkou Forwarding Information Base (FIB). Modul tiež podporuje širokú škálu transceiverov Small Form Factor Pluggable Plus (SFP+) vrátane Twinax CX1, čo umožňuje flexibilitu nasadenia v rôznych typoch sieťových prostredí.

Prepínače radu Cisco Nexus 7000 tvoria modulárny produktový rad triedy dátových centier navrhnutý pre vysoko škálovateľné siete 10 Gigabit Ethernet s architektúrou fabriky, ktorá škáluje nad 15 terabitov za sekundu (Tb/s) a je navrhnutá na podporu vysokohustotných nasadení 40 a 100 Gigabit Ethernetu. Navrhnutý na splnenie požiadaviek najkritickejších sieťových prostredí prináša nepretržitú prevádzku systému a virtualizované všadeprítomné služby. Rad Cisco Nexus 7000 je založený na overenom operačnom systéme Cisco® NX-OS s rozšírenými funkciami na poskytovanie aktualizácií systému v reálnom čase s výnimočnou spravovateľnosťou a servisovateľnosťou. Jeho inovatívny dizajn unifikovanej fabriky je cielene postavený na podporu konsolidácie sietí IP, úložísk a medziprocesovej komunikácie (IPC) na jedinej ethernetovej fabrike.

Vlastnosti a výhody

Modul Cisco Nexus 7000 M1-Series 32-Port 10 Gigabit Ethernet s voľbou XL má množstvo kľúčových vlastností navrhnutých na umožnenie flexibilného nasadenia a podpory prostredí vyžadujúcich najvyšší výkon a komplexnú sadu funkcií. S voliteľnou licenciou Scalable Feature môže modul pracovať v rozšírenom režime XL, ktorý umožňuje využitie plnej forwardovacej tabuľky, nevyhnutnej pre veľkorozsahové nasadenia, ako sú prostredia internetového peeringu. Táto väčšia tabuľka FIB dokáže podporovať viacero kópií plnej internetovej smerovacej tabuľky na použitie v nasadeniach smerom do internetu s podporou Virtual Routing and Forwarding (VRF) a virtuálnych kontextov zariadenia (VDC). Schopnosť pracovať v režime non-XL alebo XL robí tento modul mimoriadne flexibilným pre mnohé typy sieťových prostredí bez potreby výmeny alebo modernizácie hardvérového modulu a prináša nižšie celkové náklady na vlastníctvo (TCO).

32-portový modul podporuje širokú škálu transceiver modulov, čo umožňuje nasadenie v rôznych typoch situácií vrátane kábla Twinax CX1 pre linky v racku alebo medzi rackmi v dátovom centre, nasadení na veľké vzdialenosti medzi lokalitami cez single-mode optické vlákno (SMF) a nasadení na krátke a stredné vzdialenosti cez multimode optické vlákno (MMF) pre prostredia dátových centier a areálov. Fabric rozhranie na 32-portovom module poskytuje šírku pásma 80 Gb/s v každom smere.

Všetky I/O moduly Cisco Nexus 7000 obsahujú integrované forwarding enginy. Forwarding engine M1-XL na module Cisco Nexus 7000 M1-Series 32-Port patrí medzi forwarding enginy radu Cisco Nexus 7000 M1. Forwarding engine M1-XL vychádza z enginu M1 a obsahuje väčšie tabuľky FIB a zoznamov riadenia prístupu (ACL). Modul je plne kompatibilný a funkčne konzistentný so všetkými existujúcimi modulmi M1.

Každý forwarding engine M1-XL poskytuje až 60 miliónov paketov za sekundu (Mp/s) IPv4 unicast forwardingu vrstiev 2 a 3 alebo 30 Mp/s IPv6 unicast forwardingu naprieč všetkými portami. Distribuovaná architektúra s forwarding enginom integrovaným do každého modulu škáluje forwardovací výkon šasi lineárne s počtom použitých I/O modulov. 18-slotové šasi so šestnástimi modulmi Cisco Nexus 7000 M1-Series 32-Port 10 Gigabit Ethernet s voľbou XL dokáže poskytnúť až 960 Mp/s IPv4 unicast forwardingu. Multicast forwarding je vstavaný do I/O modulu, ktorý vykonáva výstupnú replikáciu.

Forwarding engine M1-XL poskytuje aj filtrovanie ACL, označovanie, obmedzovanie rýchlosti a NetFlow bez zníženia výkonu. Výkonné spracovanie ACL podporuje až 64 000 záznamov na modul v režime non-XL alebo 128 000 záznamov na modul v režime XL, pričom záznamy môžu adresovať polia vrstiev 2, 3 a 4 popri nových poliach metadát Cisco využívajúcich security group tags (SGT).

Modul Cisco Nexus 7000 M1-Series 32-Port 10 Gigabit Ethernet s voľbou XL ponúka výnimočné zabezpečenie s integrovanou hardvérovou podporou technológie Cisco TrustSec® vrátane dôvernosti dát linkovou rýchlosťou, integrity dát a spracovania ACL pre Security Group Tags (SGT). Dôvernosť a integrita dát vyhovujú štandardu zabezpečenia MAC IEEE (IEEE 802.1AE [MACsec]). Všetkých 32 portov na module podporuje šifru Advanced Encryption Standard (AES) so 128-bitovým kľúčom. Nové bezpečnostné ACL sú rozšírené hardvérovou podporou hlavičiek metadát Cisco schopných prenášať SGT. Security group ACL (SGACL) využívajú informácie SGT na hardvérové presadzovanie bezpečnostných politík, čím odstraňujú závislosti od IP adries, čo zlepšuje škálovateľnosť a zjednodušuje správu.

Modul Cisco Nexus 7000 M1-Series 32-port 10 Gigabit Ethernet s voľbou XL ukladá dáta do virtuálnych výstupných frontov (VOQ) predtým, než dáta prejdú do fabriky. Tok dát riadi centrálny arbiter na module supervízora s využitím kreditového dizajnu bufferov. Táto architektúra ponúka bezstratovú fabriku, ktorá poskytuje kvalitu služieb (QoS) a spravodlivosť naprieč všetkými portami aj počas zahltenia.
