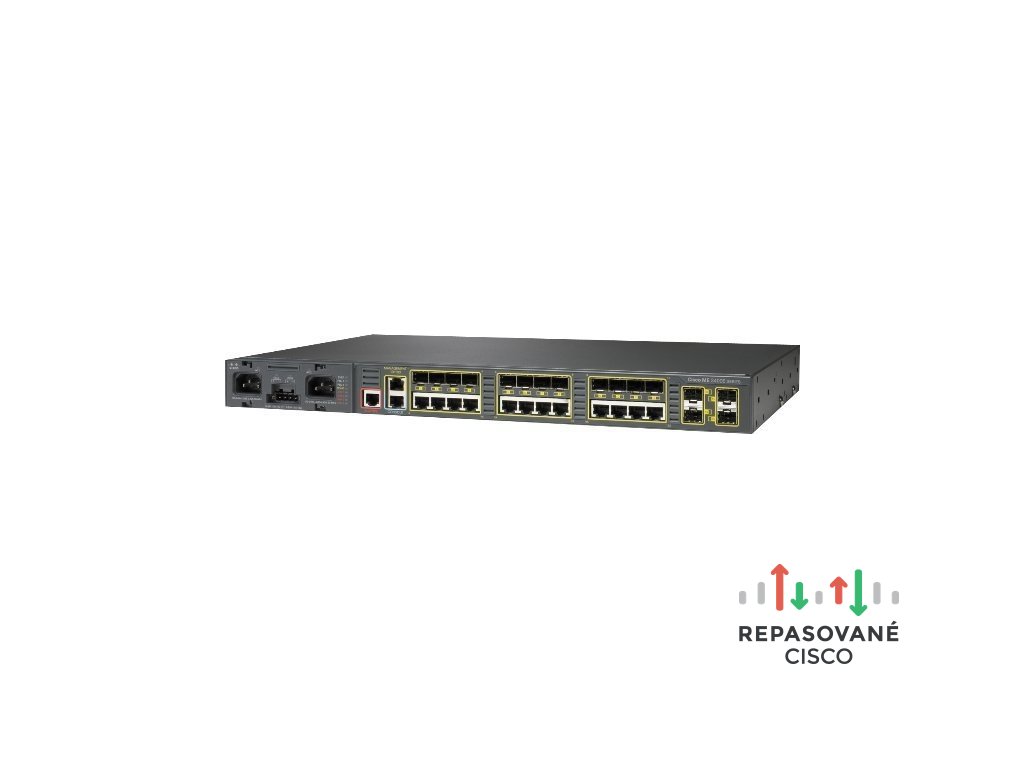

ME-3400EG-12CS-M

Podrobný popis

Prepínače Cisco® ME 3400E Series Ethernet Access sú zariadenia novej generácie vrstiev 2 a 3
umiestnené u zákazníka, určené pre poskytovateľov služieb. Ich dizajn vychádza zo široko nasadených prístupových prepínačov Cisco ME 3400 Series Ethernet Access. Rad Cisco ME 3400E pomáha poskytovateľom služieb dodávať štyri kľúčové atribúty, ktoré sú nevyhnutné pre službu Carrier Ethernet novej generácie: dostupnosť, flexibilitu, spravovateľnosť a bezpečnosť.

S funkciami ústretovými k poskytovateľom služieb je rad Cisco ME 3400E druhou generáciou prístupového
prepínača Cisco optimalizovaného pre VPN služby Ethernet-to-the-Business (ETTB). Poskytuje vysokú dostupnosť aj flexibilitu služieb pre nasadenia firemného prístupu Carrier Ethernet. Rad Cisco ME 3400E štandardne prichádza s pokročilými funkciami VPN služieb vrstvy 2 a možnosťou aktualizácie na VPN služby vrstvy 3, čím dáva poskytovateľom služieb okamžite použiteľné riešenie firemných VPN, ktoré možno škálovať podľa budúcich potrieb.

Rad Cisco ME 3400E ponúka dva rôzne obrazy funkcií softvéru Cisco IOS®.
Obraz METROACCESS ponúka pokročilú kvalitu služieb (QoS), obmedzovanie rýchlosti, robustné riadenie multicastu a komplexné bezpečnostné funkcie. Obraz METROACCESS navyše obsahuje bohatú sadu prístupových funkcií Carrier Ethernet vrátane 802.1Q Tunneling, Layer 2 Protocol Tunneling (L2PT) a Flexlink. Obraz METROIPACCESS pridáva pokročilé funkcie vrstvy 3, ako je podpora pokročilých smerovacích protokolov IP, Multi-VPN Routing and Forwarding Customer Edge (Multi-VRF CE) a Policy Based Routing (PBR).
Porty Gigabit Ethernet založené na SFP podporujú širokú škálu transceiverov SFP 100BASE, 1000BASE, coarse wavelength-division multiplexing (CWDM) a dense wavelength-division multiplexing (DWDM). Tieto porty podporujú aj prepojovací kábel Cisco Catalyst® 3560 SFP Interconnect Cable na vytvorenie lacného gigabitového ethernetového spojenia bod-bod.

Hardvér ústretový k poskytovateľom služieb
Keďže prístupové prepínače Carrier Ethernet sa zvyčajne nasadzujú v malých priestoroch kancelárskych budov alebo bytových domov, rad Cisco ME 3400E ponúka kompaktné vyhotovenie a flexibilné možnosti montáže. Rad Cisco ME 3400E má navyše všetky konektory prístupné spredu, čo zjednodušuje inštaláciu v teréne a riešenie problémov. Na zabezpečenie súladu s priemyselnými štandardmi získal rad Cisco ME 3400E certifikácie Network Equipment Building Standards Level 3 (NEBS3) aj ETSI.

Služby podľa priemyselných štandardov
Carrier Ethernet je obrovskou rastovou oblasťou pre nastupujúce služby konektivity. Ide o pomerne jednoduchú, nákladovo efektívnu a známu technológiu, ktorej migrácia do WAN povedie k flexibilnejšej sieťovej konektivite pri súčasnom znížení celkových nákladov na IT. Rad Cisco ME 3400E je certifikovaný podľa Metro Ethernet Forum (MEF) 9 a 14 na podporu štandardných služieb vrstvy 2 a funkcií QoS.

Gigabit Ethernet
S rastúcim počtom aplikácií vyžadujúcich vyššiu šírku pásma chcú podnikoví aj rezidenční zákazníci prístupové rýchlosti vyššie ako 100 Mb/s. Na pokrytie tejto požiadavky ponúka rad Cisco ME 3400E Gigabit Ethernet linkovou rýchlosťou so všetkými funkciami Carrier Ethernet. Pri rýchlostiach 1000 Mb/s poskytuje Gigabit Ethernet šírku pásma na splnenie nových a vyvíjajúcich sa sieťových nárokov, odstránenie úzkych hrdiel a zvýšenie výkonu pri súčasnej ochrane investícií do existujúcej infraštruktúry.

Softvér špecifický pre Carrier Ethernet
Softvér radu Cisco ME 3400E je navrhnutý špeciálne pre trh Carrier Ethernet. Množstvo nových funkcií robí z radu Cisco ME 3400E optimálny prístupový prepínač pre poskytovateľov služieb. Mnohé predvolené správania radu Cisco ME 3400E sa líšia od tradičných ethernetových prepínačov, vďaka čomu sa rad Cisco ME 3400E ľahšie konfiguruje, spravuje, zabezpečuje a diagnostikuje.

UNI/ENI/NNI
Softvér radu Cisco ME 3400E zavádza pre ethernetové prístupové prepínače koncept User-Network Interface/Enhanced Network Interface/Network-Node Interface (UNI/ENI/NNI). Keďže softvér dokáže identifikovať použitie každého portu, môže poskytovať množstvo užitočných predvolených správaní.

Flexibilné možnosti nasadenia softvérových funkcií
Rad Cisco ME 3400E ponúka dva rôzne obrazy funkcií softvéru Cisco IOS, METROACCESS a METROIPACCESS, ktoré poskytujú nákladovo efektívne možnosti aktualizácie „plaťte podľa rastu“ pre poskytovateľov služieb nasadzujúcich viacero služieb. Poskytovatelia služieb nemusia platiť za funkcie, ktoré dnes nepotrebujú, a stále majú možnosť v budúcnosti tieto funkcie získať jednoduchou aktualizáciou softvéru.
Podpora viacerých obrazov softvérových funkcií umožňuje poskytovateľom služieb štandardizovať na rade Cisco ME 3400E, ušetriť na prevádzkových nákladoch skladovania viacerých produktov, zjednodušiť školenie technikov podpory a odstrániť komplikácie s podporou rôznych produktov pre rôzne služby.

Riešenia pre firemné prístupové služby novej generácie
Rad Cisco ME 3400E je navrhnutý tak, aby pomáhal poskytovateľom služieb zaisťovať dostupnosť služieb, flexibilitu služieb, spravovateľnosť služieb a bezpečnosť služieb pre pokročilý firemný prístup Carrier Ethernet.

Dostupnosť služieb
Zvýšená dostupnosť služieb je kritickou požiadavkou pre siete poskytovateľov služieb, pretože väčšina podnikových zákazníkov očakáva od Carrier Ethernetu rovnakú úroveň dostupnosti, akú majú zo sietí prenajatých okruhov. Rad Cisco ME 3400E podporuje redundantné, v teréne vymeniteľné integrované napájacie zdroje a ventilátorové moduly. Na rýchlu aktiváciu a diagnostiku služieb ponúka rad Cisco ME 3400E funkcie spätnej slučky prevádzky, takže poskytovatelia služieb môžu služby vzdialene overovať a monitorovať. Štyri externé alarmové vstupy umožňujú poskytovateľom služieb rýchlo reagovať na zmeny okolitých podmienok prepínača skôr, než dôjde k poruche.
Na ďalšie zvýšenie dostupnosti služieb na úrovni celej siete ponúka Cisco ME 3400E Flexlink pre prepnutie pri zlyhaní pod 50 ms, Resilient Ethernet Protocol (REP), Link-State Tracking, IEEE 802.1w Rapid Spanning Tree Protocol (RSTP), per-VLAN Rapid Spanning Tree Plus (PVRST+) a Cisco Hot Standby Router Protocol (HSRP). Tieto schopnosti pomáhajú vytvárať redundantné topológie odolné voči zlyhaniu. Silné vstavané zabezpečenie v troch úrovniach – sieť, prepínač a účastník – pomáha chrániť zariadenie a sieť pred zlomyseľnými útokmi, čím zvyšuje dostupnosť siete.
Resilient Ethernet Protocol (REP) je proprietárny protokol Cisco, ktorý poskytuje alternatívu k protokolu Spanning Tree na riadenie sieťových slučiek, riešenie zlyhaní liniek a zlepšenie času konvergencie. REP umožňuje rýchlu a predvídateľnú rekonvergenciu pre siete vrstvy 2. REP navyše podporuje vyvažovanie záťaže VLAN pre efektívne využitie redundantných liniek.

Flexibilita služieb
S rastúcim počtom podnikov využívajúcich technológiu Carrier Ethernet rastú nároky na schopnosť poskytovateľov služieb ponúkať nové služby. Rad Cisco ME 3400E ponúka preklad VLAN 1:1, ktorý dáva koncovým zákazníkom flexibilitu zvoliť si vlastné interné VLAN bez vplyvu na chrbticovú sieť poskytovateľa služieb. V niektorých prípadoch potrebujú poskytovatelia služieb poskytovať viacero služieb EPL (Ethernet Private Line) na jedinom rozhraní UNI (User Network Interface). S funkciou Selective QinQ pomáha rad Cisco ME 3400E poskytovateľom služieb ponúkať viacero služieb Ethernet Virtual Private Line (EVPL) na jedinom UNI. Na podporu potrieb podnikových služieb novej generácie hľadajú zákazníci viac funkcií QoS pre rôzne typy aplikácií. Na splnenie stále prísnejších požiadaviek zákazníkov na QoS ponúka rad Cisco ME 3400E dvojrýchlostný trojfarebný policer s bajtovými štatistikami na vstupných portoch a mapovanie CoS z vnútornej na vonkajšiu značku, čo poskytovateľom služieb pomáha ponúkať diferencované služby s vysokými ziskovými maržami.

Spravovateľnosť služieb
V dnešných sofistikovaných sieťach poskytovatelia služieb neustále hľadajú spôsoby, ako znížiť prevádzkové náklady (OpEx) a zvýšiť ziskové marže. Rad Cisco ME 3400E poskytuje nasledujúce nástroje, ktoré poskytovateľom služieb pomáhajú zjednodušiť správu ich ethernetových služieb.
Funkcie spätnej slučky prevádzky pomáhajú poskytovateľom služieb aktivovať a diagnostikovať nové aj existujúce služby bez nákladných výjazdov technikov. Upozornenie „dying gasp“ pri strate napájania a štyri externé alarmové vstupy na detekciu zmien vo vzdialených lokalitách ďalej pomáhajú poskytovateľom služieb spravovať stav ich zariadení. A ethernetový port pre správu poskytuje poskytovateľom služieb vyhradený prístup na monitorovanie a provisioning prepínača.
Rad Cisco ME 3400E navyše obsahuje Generic Online Diagnostics (GOLD) a Onboard Failure Logging (OBFL), ktoré poskytovateľom služieb pomáhajú predchádzať potenciálnym problémom skôr, než nastanú, a diagnostikovať a riešiť problémy po ich výskyte. S funkciami ako Embedded Event Manager (EEM), Ethernet Operations, Administration, and Management (OAM) a Time-Domain Reflectometer (TDR) poskytuje rad Cisco ME 3400E komplexnú sadu nástrojov na správu ethernetových služieb.

Bezpečnosť služieb
S rozširovaním sietí Carrier Ethernet je výzvou poskytnúť rovnakú úroveň zabezpečenia ako pri iných prístupových technológiách. Prepínače radu Cisco ME 3400E poskytujú komplexné bezpečnostné riešenie pre ethernetové prístupové siete zabezpečením služieb v troch oblastiach: účastník, prepínač a sieť.
Zabezpečenie účastníkov pomáha vytvárať ochranu medzi zákazníkmi. Hlavnou obavou pri používaní zdieľaného zariadenia pre viacerých zákazníkov je, ako zabrániť tomu, aby sa zákazníci navzájom ovplyvňovali. Rad Cisco ME 3400E rieši túto obavu niekoľkými rôznymi funkciami. Funkcia UNI/NNI vytvára správanie podobné okruhu na vzájomné oddelenie prevádzky zákazníkov. DHCP Snooping, Dynamic ARP Inspection a IP Source Guard pomáhajú poskytovateľom služieb identifikovať každého zákazníka na základe MAC adresy, IP adresy a informácií o porte, čo pomáha zabrániť zlomyseľným používateľom falšovať adresy a spúšťať útoky typu man-in-the-middle.
Zabezpečenie prepínača spočíva v ochrane samotného prepínača pred útokmi. Rad Cisco ME 3400 ponúka funkcie na ochranu CPU a konfiguračných súborov pred útokmi. CPU je kritickým komponentom ethernetového prepínača zodpovedným za riadiace protokoly a aktualizácie smerovania; pri DoS útoku by CPU mohol tieto riadiace pakety zahadzovať, čo by viedlo k výpadku siete. Ďalšie funkcie, ako Configurable Control Plane Security a Storm Control, chránia CPU pred zlomyseľnými útokmi. Funkcia Port Security umožňuje poskytovateľom služieb kontrolovať počet MAC adries povolených pre každého účastníka, čo ponúka ochranu pred zahltením pamäte prepínača.
Funkcie zabezpečenia siete filtrujú všetku prichádzajúcu prevádzku, aby cez prepínač prechádzala len platná prevádzka. Prepínače radu Cisco ME 3400E majú funkcie ako zoznamy riadenia prístupu (ACL) a autentifikácia IEEE 802.1x na identifikáciu používateľov a paketov, ktoré smú prenášať prevádzku cez prepínač.

Možnosti správy prepínača
Rad Cisco ME 3400E ponúka prvotriedne rozhranie príkazového riadka (CLI) pre podrobnú konfiguráciu. Prepínače navyše podporujú CiscoWorks a Simple Network Management Protocol (SNMP) pre správu celej siete. Poskytovatelia služieb môžu rad Cisco ME 3400 transparentne integrovať do svojich systémov podpory prevádzky (OSS) a umožniť zlepšený priebežný provisioning.
Poskytovatelia služieb môžu rad Cisco ME 3400E spravovať aj pomocou SNMP verzií 2 a 3. Poskytovateľom služieb je k dispozícii komplexná sada MIB na zber informácií o prevádzke v rade Cisco ME 3400E.

Ethernet Operations, Administration, Maintenance a Provisioning
Nástup Ethernetu ako technológie metropolitných a rozľahlých sietí urýchlil potrebu novej sady protokolov pre prevádzku, správu, údržbu a provisioning (OAM&P). Siete poskytovateľov služieb sú veľké a komplexné so širokou používateľskou základňou a často zahŕňajú rôznych operátorov, ktorí musia spolupracovať na poskytovaní end-to-end služieb podnikovým zákazníkom. Aby poskytovatelia služieb odpovedali na požiadavky podnikových zákazníkov, musia znížiť stredný čas opravy (MTTR) a zvýšiť dostupnosť služieb. Funkcie Ethernet OAM&P riešia tieto výzvy a umožňujú poskytovateľom služieb ponúkať služby operátorskej triedy.
Rad Cisco ME 3400E podporuje štandardné nástroje OAM&P vrátane IEEE 802.1ag Connectivity Fault Management, IEEE 802.3ah Ethernet First Mile a protokolu Ethernet Local Management Interface (E-LMI). Nástroje IEEE 802.1ag na monitorovanie a diagnostiku end-to-end ethernetových sietí umožňujú poskytovateľom služieb kontrolovať konektivitu, izolovať sieťové problémy a identifikovať zákazníkov postihnutých sieťovými problémami. Protokol E-LMI, vyvinutý MEF, umožňuje poskytovateľom služieb komunikovať informácie o konfigurácii a stave služby zariadeniu na okraji zákazníka. Rad Cisco ME 3400E navyše podporuje štandard IEEE 802.3ah Ethernet in the First Mile pre monitorovanie, vzdialenú indikáciu porúch, spätnú slučku a OAM discovery na linke medzi zariadením zákazníka a sieťou poskytovateľa služieb.
Rad Cisco ME 3400E ďalej podporuje štandard ITU-T Y.1731, ktorý poskytuje správu porúch a dopĺňa funkcionalitu IEEE 802.1ag.

Aplikácie
Prepínače radu Cisco ME 3400E pomáhajú poskytovateľom služieb ponúkať portfólio ziskových, diferencovaných služieb vrátane VPN služieb vrstiev 2 a 3 pre trh ETTB.

Inteligentná ethernetová demarkácia
Keď ethernetové okruhy nahrádzajú okruhy TDM v podnikových rozvodných uzloch, je potrebná aj náhrada demarkačného zariadenia. Poskytovatelia služieb sa tradične spoliehali na tento typ zariadenia na oddelenie zodpovednosti za správu. Demarkačné zariadenie umožňuje poskytovateľom služieb monitorovať a diagnostikovať okruhy až do rozvodného uzla zákazníka. Prepínač Cisco ME 3400EG-2CS ponúka rovnakú funkciu pre sieť založenú na Ethernete. S podporou štandardných funkcií Ethernet OAM&P a spätnej slučky prevádzky umožňuje Cisco ME 3400EG-2CS poskytovateľom služieb vzdialene monitorovať a diagnostikovať ethernetové okruhy. Tieto funkcie výrazne znižujú prevádzkové náklady poskytovateľov služieb znížením počtu návštev lokalít potrebných na riešenie sieťových problémov. Cisco ME 3400EG-2CS navyše poskytuje rovnaké inteligentné funkcie ako QoS, ethernetové zabezpečenie a multicast ako ostatné prepínače radu Cisco ME 3400E.

VPN služba vrstvy 2
VPN služby vrstvy 2 umožňujú zákazníkom prepojiť vzdialené kancelárie cez sieť poskytovateľa služieb bez potreby súkromných spojení. Rad Cisco ME 3400E je vhodný pre prístupové nasadenia Carrier Ethernet, pretože ponúka funkcie ako 802.1Q Tunneling a L2PT. Rad Cisco ME 3400E pomáha poskytovateľom služieb ponúkať VPN služby vrstvy 2 ich podnikovým alebo komerčným zákazníkom (obrázok 2). Tieto prepínače sa zvyčajne inštalujú v suteréne kancelárskej budovy a slúžia viacerým zákazníkom ako zariadenie umiestnené u zákazníka (CLE).

VPN služba vrstvy 3
VPN vrstvy 3 je ďalšou populárnou ponukou poskytovateľov služieb. Medzi jej výhody patrí jednotná riadiaca rovina nad rôznymi transportnými technológiami, pokročilá QoS a vysoká bezpečnosť. S funkciou Multi-VPN Routing and Forwarding Customer Edge (Multi-VRF CE) poskytuje rad Cisco ME 3400E samostatnú funkciu smerovacej tabuľky pre každého zákazníka, čo pomáha zabezpečiť oddelenie smerovacích informácií zákazníkov.

Služba mobilného backhaulu
S explóziou mobilnej dátovej prevádzky potrebujú poskytovatelia služieb viac šírky pásma vo svojich mobilných sieťach. Ethernet sa vďaka atribútom ako jednoduchosť, škálovateľnosť a nízke náklady stal riešením mobilného backhaulu, ku ktorému sa mnohí poskytovatelia služieb obrátili, aby zabezpečili požadovanú kapacitu pre dátovú prevádzku. Rad Cisco ME 3400E poskytuje funkcie ako napájanie +24 V DC, redundantné napájacie zdroje a rozšírený teplotný rozsah (až do 65 °C v závislosti od modelu a konfigurácie – podrobnosti pozri v tabuľke 9), ktoré sú kritické pre nasadenia mobilného backhaulu. Rad Cisco ME 3400E navyše obsahuje Ethernet OAM a spätnú slučku prevádzky, ktoré poskytovateľom služieb pomáhajú vzdialene monitorovať a diagnostikovať prevádzku vo vzdialených bunkových staniciach. Rad Cisco ME 3400E tiež pomáha poskytovateľom služieb poskytovať flexibilné SLA vrstvy 2 s pokročilými funkciami QoS.
