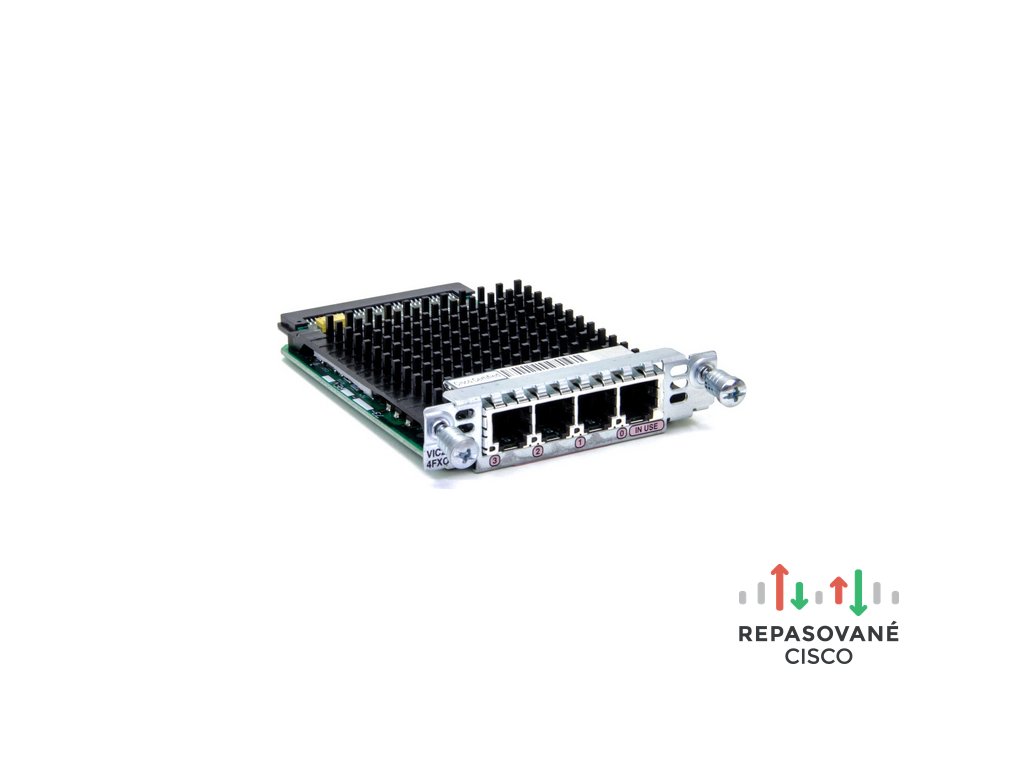

VIC2-4FXO

Podrobný popis

Sieťové moduly IP Communications High-Density Digital Voice/Fax sú doplnkom sady riešení Cisco Systems® IP Communications. Sieťové moduly IP Communications High-Density Digital Voice/Fax prinášajú vysokohustotnú digitálnu hlasovú konektivitu, vysokohustotnú WAN konektivitu, analógovú hlasovú konektivitu a schopnosť konferencií a transkódovania vo vyhotovení sieťového modulu. Sieťové moduly poskytujú podnikom, poskytovateľom spravovaných služieb a poskytovateľom služieb možnosť priamo pripojiť verejnú telefónnu sieť (PSTN), tradičné telefónne vybavenie (ako sú pobočkové ústredne (PBX), kľúčové systémy, analógové telefóny a faxy) a WAN k smerovačom Cisco® 2811, 2821, 2851, 2911, 2921, 2951, 3825, 3845 a 3925, 3945 Unified Communications Router, či už pre funkcie IP komunikácie, alebo čisté obchádzanie medzimestských poplatkov. Sieťové moduly IP Communications High-Density Digital Voice/Fax flexibilne fungujú v dvoch rôznych prostrediach Cisco Unified Communications (UC) – v systéme Cisco Unified Communications Manager (UCM) so Survivable Remote Site Telephony (SRST) alebo v Cisco Unified Communications Manager Express (UCME). Sieťové moduly možno integrovať s týmito riešeniami IP telefónie v smerovači Unified Communications Router a poskytnúť tak kompletné riešenie IP komunikácie pre zákazníkov s plnohodnotnými pobočkami.

Riešenia Cisco IP Communications poskytujú prostriedky na integráciu hlasu a dát, čo používateľom umožňuje využívať služby ako IP telefónia, integrované služby a obchádzanie medzimestských poplatkov. Tieto riešenia umožňujú podnikom, poskytovateľom spravovaných sieťových služieb a poskytovateľom služieb čerpať výhody Unified Communications, ako sú nižšie prevádzkové náklady a vyššia produktivita. Riešenia Cisco Unified Communications tiež umožňujú technológie paketového hlasu vrátane voice over IP (VoIP) (vrátane H.323, Media Gateway Control Protocol (MGCP) a Session Initiation Protocol (SIP)), voice over Frame, voice over ATM (vrátane adaptačných vrstiev AAL2 a AAL5).

Sieťové moduly IP Communications High-Density Digital Voice/Fax sú neoddeliteľnou súčasťou ponuky Cisco Unified Communications a prinášajú všestrannú kombináciu digitálneho hlasu, analógového hlasu a dátových schopností v jedinom vyhotovení sieťového modulu. Nielenže poskytujú bránu IP telefónie do architektúr Cisco UC pre hovory z a do PSTN a WAN, ale tiež umožňujú podnikom nasadzovať siete s existujúcim tradičným telefónnym vybavením, kým nebudú pripravené na migráciu na IP telefóniu. Medzi funkcie patrí vysokohustotná digitálna hlasová a WAN konektivita až so štyrmi portami T1/E1, analógová hlasová konektivita až so štyrmi portami a až 50 relácií konferencií a transkódovania1. Podniky teraz môžu nasadiť všetky tieto bohaté funkcie na jedinom sieťovom module, ktorý umožňuje konektivitu k PSTN, tradičnému telefónnemu vybaveniu, ako sú PBX, kľúčové systémy, analógové telefóny, faxy, a k podnikovej WAN.

Tento produkt podporuje tri verzie sieťových modulov s možnosťou žiadneho, jedného alebo dvoch vstavaných portov T1/E1, ako ukazuje tabuľka 2. Každý vstavaný port možno pohodlne softvérovo nakonfigurovať na prevádzku T1 alebo E1. Každý sieťový modul podporuje aj jeden slot VIC/VWIC, ktorý možno osadiť kartou hlasového/WAN rozhrania Cisco (VWIC) alebo kartou hlasového rozhrania (VIC). Karty Cisco VIC sú dcérske karty, ktoré sa inštalujú do sieťových modulov a poskytujú rozhranie k PSTN a telefónnemu vybaveniu (PBX, kľúčové systémy, faxy, telefóny). Karty Cisco VWIC sú dcérske karty, ktoré poskytujú rozhranie k PBX, PSTN a/alebo WAN. Obrázok 1 zobrazuje NM-HDV2-2T1/E1 s dvomi vstavanými portami T1/E1 a kartou VIC3-2FXS/DID v slote VIC/VWIC.

Podporované karty Cisco VWIC zahŕňajú 1- a 2-portové karty rozhraní T1 a E1 s voliteľnou schopnosťou drop-and-insert spolu s možnosťou karty rozhrania G.703. Tieto karty pokrývajú celú škálu možností digitálnej hlasovej a WAN konektivity. Podporovaná je široká škála možností VIC vrátane 2-portových analógových kariet rozhraní foreign exchange station (FXS), direct inward dial (DID), foreign exchange office (FXO), E&M (ear and mouth), 4-portových kariet FXS a 4-portových kariet FXO a 2-portovej digitálnej karty rozhrania ISDN Basic Rate Interface (BRI) poskytujúcej fantómové napájanie -40 V. Tieto karty pokrývajú celú škálu možností analógovej konektivity spolu s digitálnymi pripojeniami BRI na strane používateľa aj siete. Podrobnosti o podporovaných možnostiach nájdete v tabuľke 3 nižšie.

Sieťové moduly IP Communications High-Density Digital Voice/Fax sa používajú s DSP modulmi PVDM2 Packet Fax/Voice, ktoré poskytujú škálovateľnosť od 4 do 120 kanálov a obsahujú najnovšiu technológiu digitálneho spracovania signálu. Na každý sieťový modul NM-HDV2 možno nainštalovať maximálne štyri moduly PVDM2. Sieťové moduly IP Communications High-Density Digital Voice/Fax nasadené na smerovačoch Cisco 2811, 2821, 2851, 2911, 2921, 2951, 3825, 3845, 3925 a 3945 Unified Communications Router možno pohodlne používať aj so vstavanými DSP modulmi PVDM2 na základnej doske (len na radoch 2800 a 3800). Moduly PVDM2 nie sú podporované na základných doskách radov Cisco 2900 a 3900. Podniky si môžu pohodlne vybrať minimálny počet a hustotu modulov PVDM2 podľa nasadzovaných hlasových kanálov a škálovať počet PVDM s rozširovaním. Tieto PVDM2 možno softvérovo nakonfigurovať pre vysokú, strednú alebo flexibilnú komplexitu. Flexibilná komplexita je predvolená konfigurácia a v tomto režime sieťový modul dynamicky vyjednáva vhodný kodek (stredný alebo vysoký) pre každý hovor podľa dostupných modulov PVDM2.

K dispozícii sú rozšírené funkcie konferencií a transkódovania Cisco na sieťových moduloch IP Communications High-Density Digital Voice/Fax. Sieťové moduly poskytujú hardvérový konferenčný zdroj v pobočkách na uľahčenie viacstranných konferencií, čím znižujú náklady na poskytovanie konferenčných zdrojov cez WAN. Transkódovacie zdroje v tom istom sieťovom module ďalej znižujú spotrebu šírky pásma a náklady kompresiou prevádzky cez WAN a umožňujú komunikáciu medzi zariadeniami podporujúcimi rôzne kodeky. Na jedinom sieťovom module IP Communications High-Density Digital Voice/Fax možno podporovať až 50 osemúčastníckych ad-hoc konferencií G.711 a až 32 osemúčastníckych multikodekových (G.711/G.729) ad-hoc konferencií.

Sieťové moduly IP Communications High-Density Digital Voice/Fax sú integrované v smerovačoch Cisco 2811, 2821, 2851, 2911, 2931, 2951, 3825, 3845, 3925 a 3945 Unified Communications Router a sú interoperabilné s celou škálou riešení Cisco IP Communications – vrátane IP telefónov Cisco, Cisco UCM, Cisco UCME, softvéru Cisco Unity, Cisco Unity Express, Cisco IP Contact Center (IPCC) a Cisco IPCC Express. V smerovači Cisco 3845 a 3945 Unified

Communications Router možno nakonfigurovať až štyri sieťové moduly, ktoré podporujú až 480, respektíve 720 hlasových kanálov s kodekom strednej komplexity na Cisco 3845 a 3945. Sieťový modul IP Communications High-Density Digital Voice/Fax v kombinácii so Survivable Remote Site Telephony (v prevádzke s Cisco UCM) alebo Cisco UCME v smerovači Unified Communications Router predstavuje ideálne jednoškriňové komunikačné riešenie pre IP telefóniu v pobočkách. Tabuľka 5 uvádza maximálny počet sieťových modulov podporovaných na smerovači Unified Communications Router.
