NIM-4SHDSL-EA

Podrobný popis

Sieťový modul rozhraní (NIM) pre smerovače Cisco radu 4000 Integrated Services Router podporuje jednoportovú WAN konektivitu Cisco Multimode Four-Pair založenú na G.SHDSL s použitím režimov 802.3ah Ethernet in the first mile (EFM) aj ATM. Tento NIM sa používa v modulárnych smerovačoch nasadzovaných v malých a stredných firmách (SMB) a podnikových pobočkách.

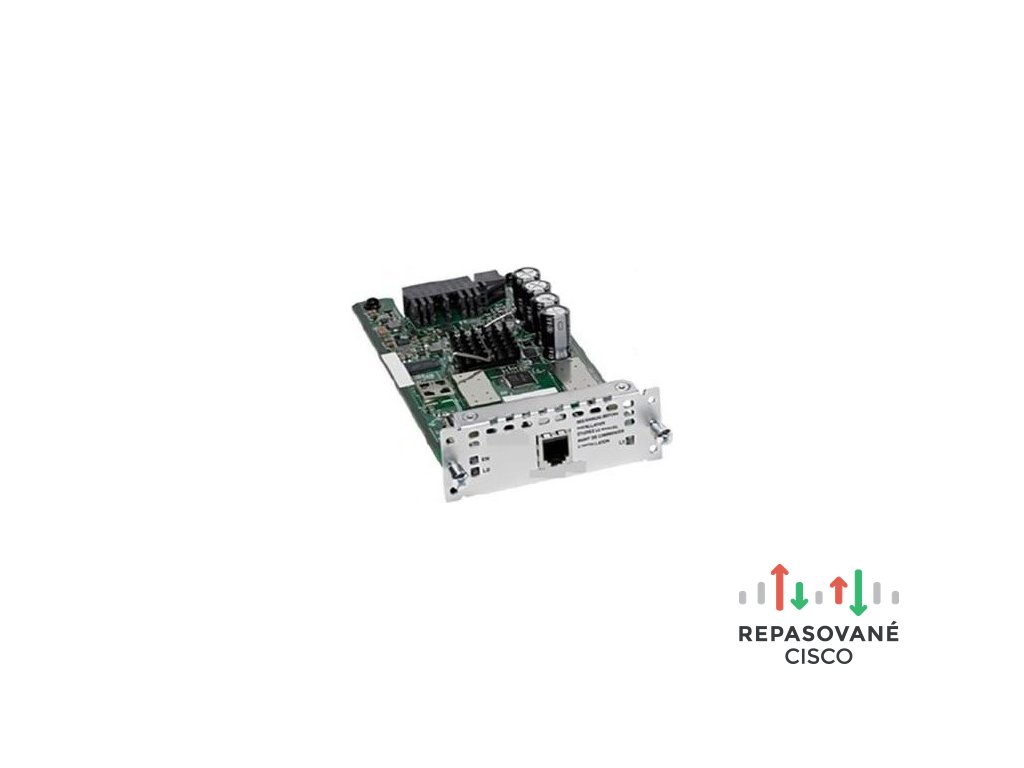

Multimode G.SHDSL NIM (obrázok 1), navrhnutý na poskytovanie vysokorýchlostných ethernetových služieb cez prístup symetrického vysokorýchlostného DSL (SHDSL), ponúka symetrické dátové rýchlosti cez jeden až štyri páry medených vodičov a podporuje režimy EFM aj ATM. Na dosiahnutie vyšších šírok pásma je podporované zväzovanie viacerých párov (4-drôtové, m-pair, inverzné multiplexovanie cez EFM bonding).

V režime EFM umožňuje multimode G.SHDSL NIM zväzovanie podľa definície IEEE 802.3ah a zvyčajne sa používa v scenároch, kde sa jednotlivé linky agregujú pomocou agregácie slučiek 802.3ah. V závislosti od počtu párov vodičov v prevádzke je maximálna dátová rýchlosť 61,4 Mb/s, pričom každá linka podporuje až 15 Mb/s so 128-TCPAM. NIM vyhovuje štandardu 2BASE-TL, ktorý vychádza zo štandardu IEEE 802.3ah EFM. Štandard 2BASE-TL používa technologický štandard definovaný v odporúčaní ITU G.991.2 (G.SHDSL.).

V režime ATM umožňuje multimode G.SHDSL NIM zväzovanie viacerých párov až do štyroch párov (8-drôtové) so zvýšenou šírkou pásma s použitím prekladania dát a režimu m-pair. V režime m-pair ponúka multimode štvorpárový G.SHDSL NIM dátové rýchlosti až 5,7 Mb/s na pár a až 22,7 Mb/s cez štyri páry. (Dátové rýchlosti podporované multimode štvorpárovým G.SHDSL NIM (NIM-4SHDSL-EA) v rôznych režimoch pozri v tabuľke 2.)

Multimode štvorpárový G.SHDSL NIM nákladovo efektívne umožňuje poskytovateľom služieb a podnikovým zákazníkom poskytovať ethernetové služby do lokalít bez prístupu k optike použitím zväzovaných medených párov so symetrickou šírkou pásma. Tieto rýchlosti pokrývajú aplikácie tradične obsluhované technológiami HDSL (vysokorýchlostné DSL), SDSL (jednolinkové DSL), T1, E1 a služby nad rámec E1.

Multimode štvorpárový G.SHDSL NIM spolu so smerovačom radu ISR 4000 poskytuje firmám potrebnú šírku pásma pre kritickú prevádzku, ako sú hlasové a videokonferencie, a umožňuje zákazníkom ušetriť peniaze integráciou hlasovej a dátovej prevádzky na tej istej WAN linke. Poskytovatelia služieb môžu zvýšiť príjmy od účastníkov spájaním služieb do balíkov a ponukou diferencovaných úrovní služieb prostredníctvom dohôd o úrovni služieb (SLA).
