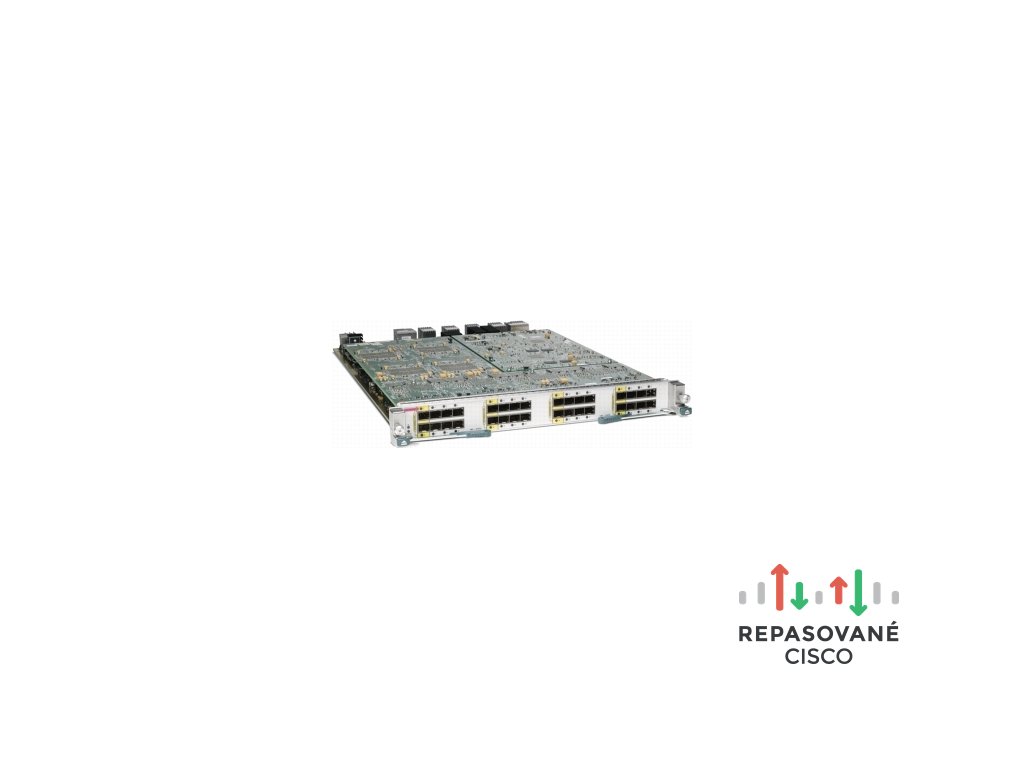

N7K-M132XP-12

Podrobný popis

Modul Cisco Nexus 7000 Series 32-Port 10Gb Ethernet so šírkou pásma 80 Gb do fabriky je vysokovýkonný, vysokohustotný modul 10 Gigabit Ethernet navrhnutý pre kriticky dôležité ethernetové siete. V jedinom systéme v 18-slotovom šasi je podporovaných až 512 portov 10 Gigabit Ethernet, čo poskytuje vysokohustotné, kompaktné riešenie pre najväčšie 10Gb ethernetové siete.
Osadenie 10-slotového šasi týmto modulom poskytuje až 256 portov 10 Gigabit Ethernet v jedinom šasi alebo až 512 portov 10 Gigabit Ethernet v jedinom racku. Tieto konfigurácie sú ideálne pre jadrovú alebo agregačnú vrstvu siete dátového centra, kde sú hustota, výkon a nepretržitá prevádzka systému kritické. Tento modul možno použiť aj ako uplink 10 Gigabit Ethernet pri nasadení modulu Cisco Nexus 7000 Series 48-port 10/100/1000 pre prístupovú vrstvu. Fyzické rozhrania na module Cisco Nexus 7000 32-Port 10Gb Ethernet podporujú výmennú optiku SFP+ pre potreby rôznych vzdialeností a typov optických káblov.
Všetky I/O moduly radu Cisco Nexus 7000 obsahujú integrovaný forwarding engine. Táto architektúra škáluje forwardovací výkon šasi lineárne s počtom použitých I/O modulov. Forwarding engine na module Cisco Nexus 7000 32-Port 10Gb Ethernet patrí do radu forwarding enginov Cisco Nexus 7000 M. Keďže ide o prvú generáciu radu M, engine sa označuje ako forwarding engine M1.
Forwarding engine M1 poskytuje 60 miliónov paketov za sekundu (Mp/s) IPv4 unicast forwardingu vrstiev 2 a 3 alebo 30 Mp/s IPv6 unicast forwardingu naprieč všetkými portami na jednom I/O module. 18-slotové šasi so 16 I/O modulmi M1 poskytuje až 960 Mp/s IPv4 unicast forwardingu. Multicast forwarding je vstavaný do I/O modulu, ktorý vykonáva výstupnú replikáciu. Forwarding engine M1 poskytuje aj filtrovanie zoznamami riadenia prístupu (ACL), označovanie, obmedzovanie rýchlosti a NetFlow bez vplyvu na výkon. Výkonné spracovanie ACL podporuje až 64 000 záznamov na modul, pričom záznamy môžu adresovať polia vrstiev 2, 3 a 4, ako aj nové polia metadát Cisco® využívajúce security group tags (SGT).
Modul Cisco Nexus 7000 32-Port 10Gb Ethernet ponúka výnimočné zabezpečenie s integrovanou hardvérovou podporou Cisco TrustSec. Zahŕňa to dôvernosť dát linkovou rýchlosťou, integritu dát a spracovanie ACL pre Security Group Tags. Dôvernosť a integrita dát vyhovujú štandardu zabezpečenia MAC IEEE (IEEE 802.1AE [MACsec]). Všetkých 32 portov na module podporuje šifru Advanced Encryption Standard (AES) so 128-bitovým kľúčom. Nové bezpečnostné ACL sú rozšírené hardvérovou podporou hlavičiek metadát Cisco schopných prenášať SGT. Security group ACL (SGACL) využívajú informácie SGT na hardvérové presadzovanie bezpečnostných politík1. Tým sa odstraňujú závislosti od IP adries, čo zlepšuje škálovateľnosť a zjednodušuje správu.
Fabric rozhranie na module Cisco Nexus 7000 32-Port 10Gb Ethernet poskytuje šírku pásma 80 Gb/s v každom smere. Prevádzka smerujúca na iný modul sa distribuuje naprieč až piatimi fabric modulmi. Na dosiahnutie plnej šírky pásma 80 Gb/s sú v šasi potrebné aspoň dva fabric moduly. Hoci táto konfigurácia ponúka odolnosť voči poruchám, pri zlyhaní jedného z fabric modulov dôjde k strate šírky pásma. S tromi fabric modulmi nainštalovanými v šasi môže jeden z fabric modulov zlyhať bez straty šírky pásma.
32-portový I/O modul 10 Gigabit Ethernet ukladá dáta do virtuálnych výstupných frontov predtým, než dáta prejdú do fabriky. Tok dát riadi centrálny arbiter na module supervízora s využitím kreditového dizajnu bufferov. Táto architektúra ponúka bezstratovú fabriku, ktorá poskytuje kvalitu služieb (QoS) a spravodlivosť naprieč všetkými portami aj počas zahltenia.
Modul Cisco Nexus 7000 32-Port Ethernet dokáže poskytovať 8 portov linkovou rýchlosťou alebo umožniť až 32 portom zdieľať šírku pásma 80 Gb/s. 32 portov je organizovaných do ôsmich skupín po 4 porty. Vo vyhradenom režime je prvý port v každej skupine aktívny a poskytuje výkon linkovou rýchlosťou, zatiaľ čo zvyšné 3 porty sú vypnuté. V zdieľanom režime sú aktívne všetky 4 porty v skupine. Softvér umožňuje individuálne nakonfigurovať každú skupinu pre vyhradený alebo zdieľaný režim. Na prepínačoch Cisco Nexus 7010 a 7018 je podporovaných až 64, respektíve 128 portov 10 Gigabit Ethernet linkovou rýchlosťou. Vlastnosti a výhody modulu Cisco Nexus 7000 32-Port 10Gb Ethernet zhŕňa tabuľka 1.
