N7K-M108X2-12L

Podrobný popis

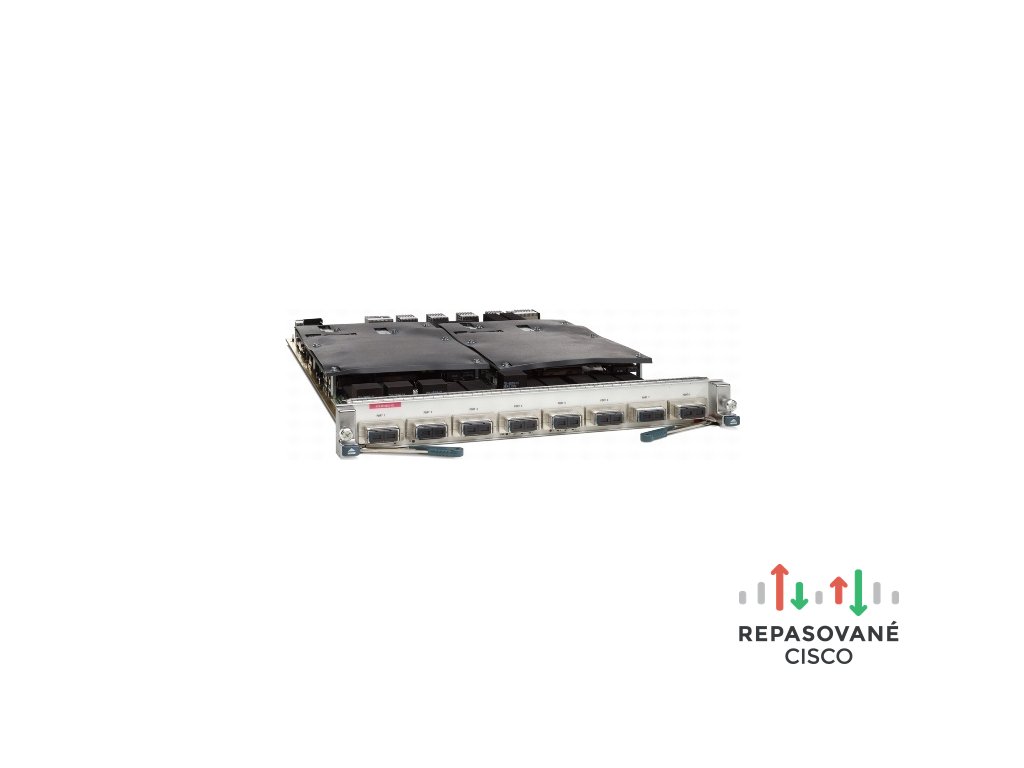

Modul Cisco Nexus® 7000 M1-Series 8-Port 10 Gigabit Ethernet s možnosťou XL (obrázok 1) je nákladovo efektívny, vysoko škálovateľný, vysokovýkonný modul navrhnutý pre kriticky dôležité ethernetové siete. Modul používa dva forwarding enginy M1-XL, ktoré majú väčšiu forwardovaciu tabuľku (FIB). Modul tiež podporuje širokú škálu optiky X2, čo umožňuje flexibilitu nasadenia v rôznych typoch sieťových prostredí.

Prepínače radu Cisco Nexus 7000 sú modulárna produktová línia triedy dátových centier navrhnutá pre vysoko škálovateľné siete 10 Gigabit Ethernet s fabric architektúrou škálujúcou nad 15 terabitov za sekundu (Tb/s) a navrhnutá na podporu vysokohustotných nasadení 40 a 100 Gigabit Ethernet. Prepínače, navrhnuté tak, aby spĺňali požiadavky najkritickejších sieťových prostredí, poskytujú nepretržitú prevádzku systému a virtualizované všadeprítomné služby. Rad Cisco Nexus 7000 poháňa osvedčený operačný systém Cisco® NX-OS s rozšírenými funkciami na realizáciu aktualizácií systému v reálnom čase s výnimočnou spravovateľnosťou a servisovateľnosťou. Jeho inovatívny dizajn zjednotenej fabriky je účelovo vytvorený na podporu konsolidácie sietí IP, úložísk a medziprocesovej komunikácie (IPC) do jedinej ethernetovej fabriky.

Vlastnosti a výhody

Modul Cisco Nexus 7000 M1-Series 8-Port 10 Gigabit Ethernet s možnosťou XL má množstvo funkcií navrhnutých na umožnenie flexibilného nasadenia a podpory prostredí vyžadujúcich najvyšší výkon a komplexnú sadu funkcií. S voliteľnou licenciou Scalable Feature License dokáže modul pracovať v rozšírenom režime XL, ktorý umožňuje využitie plnej forwardovacej tabuľky, nevyhnutnej pre rozsiahle nasadenia, ako sú prostredia internetového peeringu. Táto väčšia tabuľka FIB dokáže podporovať viacero kópií plnej internetovej smerovacej tabuľky na použitie v nasadeniach orientovaných na internet s podporou Virtual Routing and Forwarding (VRF) a virtuálnych kontextov zariadení (VDC). Schopnosť pracovať v režime non-XL alebo XL robí tento modul mimoriadne flexibilným pre mnoho typov sieťových prostredí bez potreby výmeny alebo modernizácie hardvérového modulu a prináša nižšie celkové náklady na vlastníctvo (TCO). 8-portový modul podporuje širokú škálu optiky, čo umožňuje nasadenie v rôznych situáciách – od diaľkových nasadení medzi lokalitami cez single-mode vlákno (SMF) až po krátke a stredné dosahy cez multimode vlákno (MMF) pre prostredia dátových centier a kampusov. Fabric rozhranie na 8-portovom module poskytuje šírku pásma 80 Gb/s v každom smere.

Všetky I/O moduly radu Cisco Nexus 7000 M obsahujú integrované forwarding enginy. Forwarding enginy M1-XL na 8-portovom module patria do radu forwarding enginov Cisco Nexus 7000 M1. Forwarding engine M1-XL je založený na engine M1 a obsahuje väčšie tabuľky FIB a zoznamov riadenia prístupu (ACL). Modul je plne kompatibilný a funkčne konzistentný so všetkými existujúcimi modulmi M1.
