N7K-F248XT-25E

Podrobný popis

Modul Cisco Nexus® 7000 Enhanced F2-Series 48-Port 1 and 10GBASE-T Ethernet Copper (v tomto dokumente označovaný ako medený modul Cisco Nexus 7000 F2e) ponúka vynikajúcu flexibilitu a výkon linkovou rýchlosťou na každom porte. Modul umožňuje nasadenie vysokohustotných, nízkolatentných, škálovateľných architektúr dátových centier založených na štandarde IEEE 802.3an, známom najmä ako 10GBASE-T.

Prepínače radu Cisco Nexus 7000 poskytujú základ Cisco® Unified Fabric. Ide o modulárny produktový rad triedy dátových centier navrhnutý pre vysoko škálovateľné siete 10 Gigabit Ethernet. Architektúra fabriky škáluje nad 15 terabitov za sekundu (Tb/s) a je navrhnutá na podporu budúcich rozhraní 40 a 100 Gigabit Ethernet. Na splnenie požiadaviek najkritickejších sieťových prostredí prinášajú prepínače nepretržitú prevádzku systému a virtualizované služby. Prepínače Cisco Nexus 7000 poháňa overený operačný systém Cisco NX-OS s rozšírenými funkciami na poskytovanie aktualizácií systému v reálnom čase s výnimočnou spravovateľnosťou a servisovateľnosťou. Jeho inovatívny dizajn unifikovanej fabriky je cielene postavený na podporu konsolidácie sietí IP a úložísk na jedinej bezstratovej ethernetovej fabrike.

Výhody riešenia 10GBASE-T

Riešenie 10GBASE-T pre prepínače Cisco Nexus 7000 prináša vysokovýkonnú, nákladovo efektívnu a efektívnu serverovú konektivitu novej generácie založenú na RJ-45. 10GBASE-T, založený na štandarde IEEE 802.3an, je kľúčovou technológiou pre návrh architektúr dátových centier novej generácie s:
- Zníženými nákladmi na nasadenie vďaka integrovanému 10 Gigabit Ethernetu, nižším nákladom na káble a flexibilným dĺžkam káblov
- Zjednodušeným prechodom na 10 Gigabit Ethernet vďaka spätnej kompatibilite s existujúcimi sieťami 1 Gigabit Ethernet a zachovaným používateľským skúsenostiam a odbornosti z predchádzajúcich generácií BASE-T
- Novými modelmi využitia konsolidácie na zníženie celkových nákladov na vlastníctvo (TCO) s pokročilou virtualizáciou I/O a unifikovaným sieťovaním

Vlastnosti a výhody modulu

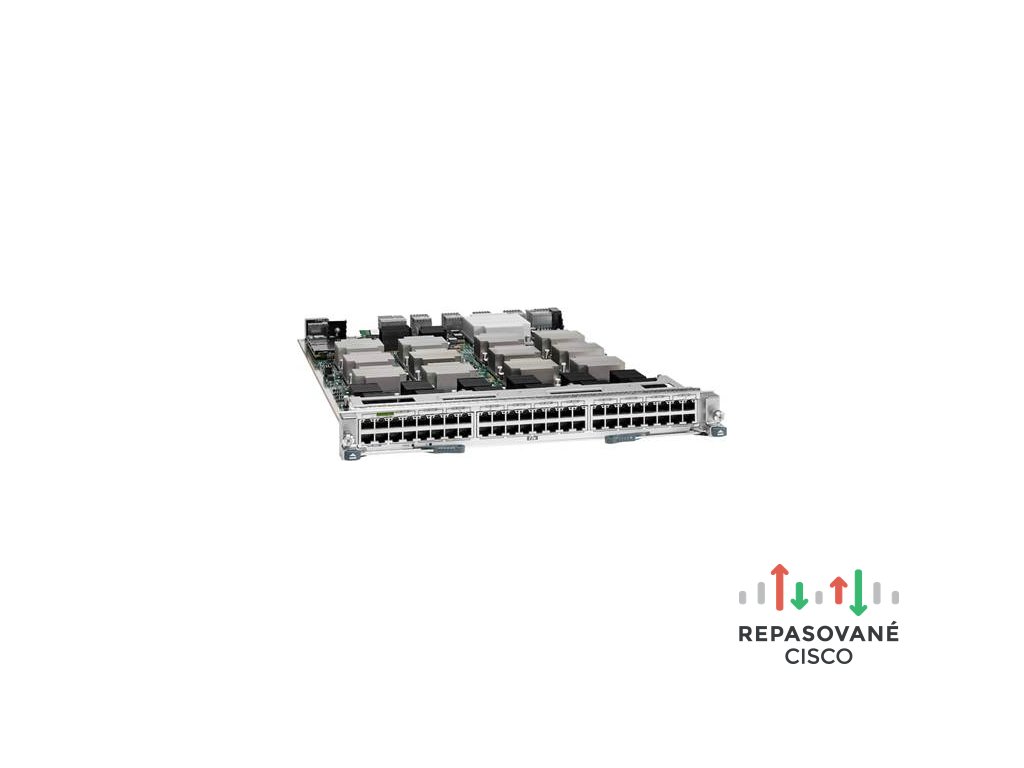

Medený modul Cisco Nexus 7000 F2e (obrázok 1) je nízkolatentný, vysokovýkonný, vysokohustotný ethernetový modul 10GBASE-T navrhnutý pre kriticky dôležité siete dátových centier. Medený modul Cisco Nexus 7000 F2e poskytuje najvyššiu hustotu ethernetových portov 10GBASE-T linkovou rýchlosťou na trhu s až 768 ethernetovými portami 10GBASE-T linkovou rýchlosťou v jedinom systéme pri použití šasi prepínača Cisco Nexus 7000 18-Slot.

Medený modul radu Cisco Nexus 7000 F2e je postavený na architektúre switch-on-chip (SoC), v ktorej jediný aplikačne špecifický integrovaný obvod (ASIC) implementuje všetky funkcie modulu vrátane vstupného bufferovania, forwardovacích vyhľadávaní, zoznamov riadenia prístupu (ACL), tabuliek kvality služieb (QoS), fabric rozhraní a virtuálneho výstupného frontovania (VOQ). Každý SoC spravuje štyri rozhrania predného panela. Tento typ dizajnu zvyšuje výkon pri súčasnom znížení nárokov modulu na napájanie a chladenie.

Každý port medeného modulu Cisco Nexus 7000 F2e možno použiť aj pri rýchlosti 1 Gigabit Ethernet, čo IT oddeleniam umožňuje migrovať ich serverovú základňu na 10GBASE-T podľa konkrétnych potrieb ich sietí. Medený modul Cisco Nexus 7000 F2e, vynikajúci pre dizajny end-of-row (EoR) a middle-of-row (MoR), poskytuje flexibilitu a škálovateľnosť a komplexnú sadu funkcií.

Medený modul Cisco Nexus 7000 F2e ponúka zákazníkom nízku spotrebu energie 10GBASE-T s menej ako 9 wattmi (W) na port pri typických scenároch nasadenia. Energetická efektivita modulu sa ďalej zlepšuje zapnutím funkcie Energy-Efficient Ethernet.

Energy-Efficient Ethernet, štandard vyvinutý pracovnou skupinou IEEE 802.3az, je sada vylepšení, ktorá umožňuje nižšiu spotrebu energie v reakcii na zmeny sieťového dopytu. Odoslaním indikačného signálu low-power-idle (LPI) na určený čas možno vypnúť vysielacie čipy v systéme. LPI sa odosiela periodicky na obnovenie režimu spánku. Keď sú dáta na odoslanie, pred odoslaním dát sa odošle normálny signál nečinnosti na prebudenie vysielacieho systému. Dátová linka sa považuje za stále prevádzkyschopnú, pretože obvod prijímacieho signálu zostáva aktívny, aj keď je vysielacia cesta v režime spánku.

Zapnutím Energy-Efficient Ethernetu na medenom module Cisco Nexus 7000 F2e môžu organizácie dosiahnuť ďalšie 15-percentné zníženie spotreby energie v typických nasadeniach.

Energetická efektivita modulu sa dosahuje bez kompromitovania jeho schopností. Okrem tradičných forwardovacích schopností vrstiev 2 a 3 prináša medený modul Cisco Nexus 7000 F2e technológiu Cisco FabricPath založenú na IETF TRILL. Cisco FabricPath tvorí sada viaccestných ethernetových technológií, ktorá kombinuje výhody spoľahlivosti a škálovateľnosti smerovania vrstvy 3 s flexibilitou a aspektmi „plug-and-play“ ethernetových sietí vrstvy 2.

S Cisco FabricPath môžu organizácie teraz budovať odolné a flexibilné siete vrstvy 2 bez spoliehania sa na protokol Spanning Tree a jeho inherentné obmedzenia priečnej šírky pásma.

Výhody Cisco FabricPath zahŕňajú:

- Prevádzková jednoduchosť: Cisco FabricPath má vstavaný mechanizmus automatického objavovania, ktorý nevyžaduje žiadnu dodatočnú konfiguráciu platformy. Ponukou konektivity vrstvy 2 táto charakteristika „VLAN kdekoľvek“ zjednodušuje provisioning a ponúka flexibilitu pracovnej záťaže naprieč sieťou.
- Vysoká odolnosť a výkon: keďže Cisco FabricPath je smerovaný protokol vrstvy 2, ponúka stabilitu, škálovateľnosť a optimalizovanú odolnosť spolu s obmedzením šírenia sieťových porúch.
- Masívne škálovateľná fabrika: budovaním forwardovacieho modelu na 16-cestnom equal-cost multipath (ECMP) pomáha Cisco FabricPath predchádzať úzkym hrdlám šírky pásma a umožňuje dynamické pridávanie kapacity bez narušenia siete.

Medený modul radu Cisco Nexus 7000 F2e ponúka výnimočné zabezpečenie s integrovanou hardvérovou podporou technológie Cisco TrustSec® vrátane dôvernosti dát linkovou rýchlosťou, integrity dát a spracovania ACL pre security group tags (SGT). Dôvernosť a integrita dát v súlade so štandardom zabezpečenia MAC IEEE (IEEE 802.1AE MACsec) je podporovaná na všetkých portoch so šifrou Advanced Encryption Standard (AES) so 128-bitovým kľúčom. Nové bezpečnostné ACL sú rozšírené hardvérovou podporou hlavičiek metadát Cisco schopných prenášať SGT. Security group ACL (SGACL) využívajú informácie SGT na hardvérové presadzovanie bezpečnostných politík, čím odstraňujú závislosti od IP adries, čo zlepšuje škálovateľnosť a zjednodušuje správu.
