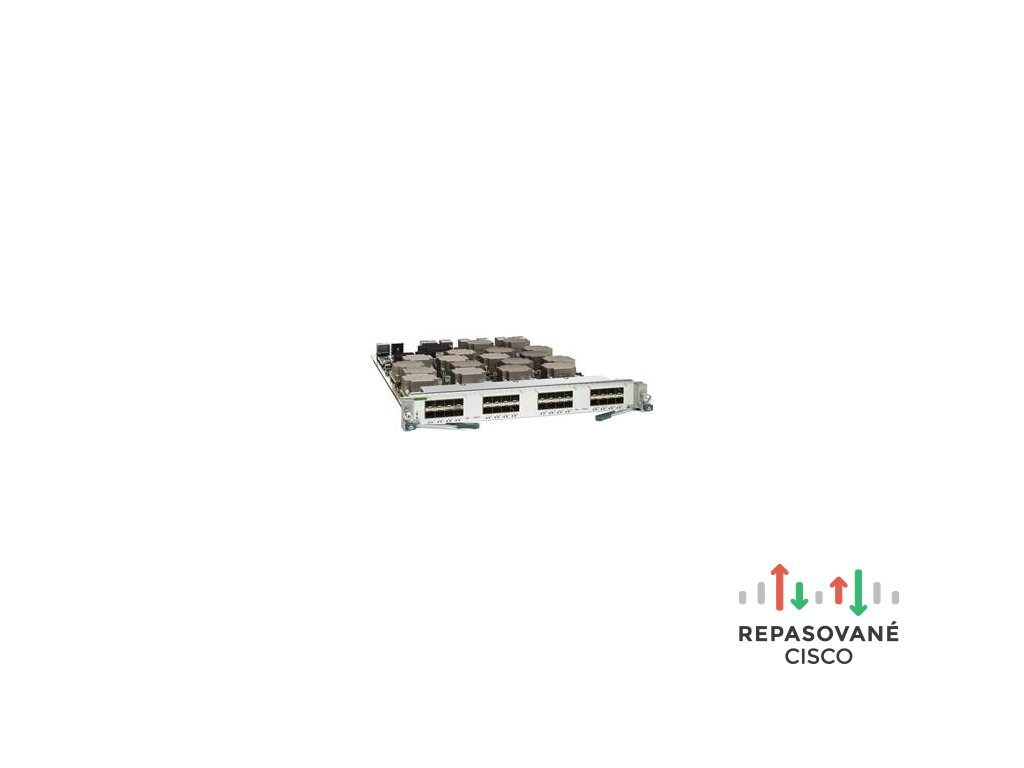

N7K-F132XP-15

Podrobný popis

Modul Cisco Nexus® 7000 F-Series 32-Port 1 and 10 Gigabit Ethernet ponúka vynikajúcu flexibilitu a výkon s rozsiahlymi schopnosťami virtualizácie a viaccestného prenosu. Modul umožňuje nasadenie vysokohustotnej, nízkolatentnej, škálovateľnej architektúry dátového centra.

Modul Cisco Nexus 7000 F-Series 32-Port 1 and 10 Gigabit Ethernet je prvým z ethernetových modulov radu Cisco Nexus 7000 F a rozširuje schopnosti radu Cisco Nexus 7000 v dátovom centre. Modul poháňaný forwarding enginom F1 poskytuje 480 miliónov paketov za sekundu (Mp/s) distribuovaného forwardingu vrstvy 2 a dátovú priepustnosť až 320 Gb/s prostredníctvom špeciálneho vyhradeného forwardovacieho aplikačne špecifického integrovaného obvodu (ASIC), čo umožňuje vytváranie rozšíriteľných dátových centier. Prepínač Cisco Nexus 7000 18-Slot plne osadený modulmi Cisco Nexus F-Series 32-Port 1 and 10 Gigabit Ethernet dokáže poskytnúť prepínací výkon až 10,2 terabitu za sekundu (Tb/s) s typickou spotrebou energie pod 10 wattov (W) na port.

Výkonné spracovanie zoznamov riadenia prístupu (ACL) podporuje 32 000 záznamov na modul, na vstupe aj výstupe, pričom záznamy ACL adresujú polia vrstiev 2, 3 a 4. Forwarding engine F1 podporuje aj aplikácie vyžadujúce zrkadlenie portov s integrovanou hardvérovou podporou 16 súbežných jednosmerných relácií Cisco Switched Port Analyzer (SPAN) na modul. Modul radu F navyše prináša integrovaný Fibre Channel over Ethernet (FCoE), ktorý výrazne zjednodušuje sieťovú infraštruktúru a znižuje náklady umožnením nasadenia unifikovaných fabrík dátových centier na konsolidáciu prevádzky dátového centra do jedinej, univerzálnej, vysokovýkonnej, vysoko dostupnej siete.

S modulom radu Cisco Nexus 7000 F možno FCoE nasadiť v modulárnych platformách director triedy pre prístupovú vrstvu a jadro konvergovaných sietí. Okrem podpory FCoE hostiteľov a cieľov poskytuje modul podporu VE-portov, čo umožňuje vytváranie FCoE medziprepínačových liniek (ISL) a škálovateľné, viacskokové FCoE topológie. Prevádzku FCoE v prepínači radu Cisco Nexus 7000 možno segmentovať pomocou vyhradeného úložiskového virtuálneho kontextu zariadenia (VDC), ktorý poskytuje izoláciu v rámci zdieľanej fyzickej infraštruktúry. Konvergované siete FCoE radu Cisco Nexus 7000 možno transparentne premostiť do Fibre Channel SAN sietí radu Cisco® MDS 9500 pomocou modulu Cisco MDS 10-Gbps 8-Port FCoE. Táto schopnosť zachováva existujúce a pokračujúce investície do Fibre Channel SAN a ponúka jediný unifikovaný OS (softvér Cisco NX-OS) a platformu pre správu (Cisco Data Center Network Manager [DCNM]) pre LAN aj SAN.

Moduly radu Cisco Nexus 7000 F v kombinácii s výkonným softvérom Cisco NX-OS prinášajú viaccestné ethernetové technológie Cisco FabricPath založené na IETF Transparent Interconnection of Lots of Links (TRILL). Cisco FabricPath tvorí sada viaccestných ethernetových technológií a kombinuje výhody spoľahlivosti a škálovateľnosti smerovania vrstvy 3 s flexibilitou ethernetových sietí vrstvy 2. S Cisco FabricPath môžu organizácie teraz budovať masívne škálovateľné, flexibilné siete, ktoré efektívne využívajú dostupnú šírku pásma medzi uzlami a ponúkajú zlepšenú odolnosť siete.

Cisco FabricPath ponúka mechanizmus smerovania vrstvy 2 založený na topológii, ktorý poskytuje forwardovací model equal-cost multipath (ECMP). Cisco FabricPath implementuje vylepšenie, ktoré rieši výzvu škálovateľnosti tabuľky MAC adries charakteristickú pre prepínané siete vrstvy 2. Enhanced virtual PortChannel (vPC+) je ďalšia technológia ponúkaná Cisco FabricPath. Podobne ako vPC, vPC+ umožňuje redundantné prepojenie existujúcej ethernetovej infraštruktúry do fabriky Cisco FabricPath bez spoliehania sa na protokol Spanning Tree.

Výhody Cisco FabricPath zahŕňajú:
- Prevádzková jednoduchosť: Cisco FabricPath má vstavaný mechanizmus automatického objavovania, ktorý nevyžaduje žiadnu dodatočnú konfiguráciu platformy. Ponukou konektivity vrstvy 2 táto charakteristika „VLAN kdekoľvek“ zjednodušuje provisioning a ponúka flexibilitu pracovnej záťaže naprieč sieťou.
- Vysoká odolnosť a výkon: keďže Cisco FabricPath je smerovaný protokol vrstvy 2, ponúka stabilitu, škálovateľnosť a optimalizovanú odolnosť spolu s obmedzením šírenia sieťových porúch.
- Masívne škálovateľná fabrika: budovaním forwardovacieho modelu na 16-cestnom ECMP pomáha Cisco FabricPath predchádzať úzkym hrdlám šírky pásma a umožňuje dynamické pridávanie kapacity bez narušenia siete.

Modul Cisco Nexus 7000 F-1 Series 32-Port 1 and 10 Gigabit Ethernet poskytuje až 512 portov na šasi so schopnosťou flexibilne podporovať Gigabit aj 10 Gigabit Ethernet na jednotlivých portoch. K dispozícii je optika Small Form-Factor Pluggable (SFP) aj Enhanced SFP (SFP+) pre aplikácie na veľké aj krátke vzdialenosti vrátane podpory Twinax pre aplikácie dátových centier medzi rackmi, čo umožňuje migráciu a podporu množstva scenárov nasadenia vyžadujúcich rôzne typy médií. Vlastnosti a výhody modulu Cisco Nexus 7000 F1-Series 32-Port 1 and 10 Gigabit Ethernet zhŕňa tabuľka 1.
