N7K-C7009

Podrobný popis

Prepínače radu Cisco Nexus® 7000 kombinujú vysokú úroveň škálovateľnosti s prevádzkovou flexibilitou.

Prepínače radu Cisco Nexus 7000 poskytujú základ pre Cisco® Unified Fabric. Ide o modulárny produktový rad triedy dátových centier navrhnutý pre vysoko škálovateľné siete 1/10/40/100 Gigabit Ethernet s architektúrou fabriky, ktorá škáluje nad 17 terabitov za sekundu (Tb/s). Prepínače, navrhnuté na splnenie požiadaviek najkritickejších dátových centier, prinášajú nepretržitú prevádzku systému a virtualizované, všadeprítomné služby. Rad Cisco Nexus 7000 je založený na overenom operačnom systéme Cisco NX-OS s rozšírenými funkciami na poskytovanie aktualizácií systému v reálnom čase s výnimočnou spravovateľnosťou a servisovateľnosťou.

Rad Cisco Nexus 7000 (obrázok 1), prvý z novej generácie prepínacích platforiem, poskytuje integrovanú odolnosť kombinovanú s funkciami optimalizovanými špeciálne pre dátové centrá z hľadiska dostupnosti, spoľahlivosti, škálovateľnosti a jednoduchosti správy.

Vlastnosti a výhody

V spojení s Cisco NX-OS prináša rad Cisco Nexus 7000 komplexnú sadu funkcií s nepretržitou prevádzkou v štyroch vyhotoveniach šasi:

- 18-slotové šasi s 18 slotmi pre moduly prístupnými spredu a prúdením vzduchu zo strany na stranu v kompaktnom horizontálnom vyhotovení s cielene navrhnutou integrovanou správou kabeláže.
- 10-slotové šasi s 10 vertikálnymi slotmi pre moduly prístupnými spredu a prúdením vzduchu spredu dozadu a integrovaným systémom správy kabeláže.
- 9-slotové šasi s 9 slotmi pre moduly prístupnými spredu a prúdením vzduchu zo strany na stranu v kompaktnom horizontálnom vyhotovení s cielene navrhnutou integrovanou správou kabeláže.
- 4-slotové šasi so všetkými slotmi pre moduly prístupnými spredu a prúdením vzduchu zo strany dozadu v malom vyhotovení s cielene navrhnutou integrovanou správou kabeláže.

Všetky šasi radu Cisco Nexus 7000 používajú pasívnu midplane architektúru, ktorá poskytuje fyzické konektory a medené trasy na prepojenie fabric modulov a I/O modulov pre priamy prenos dát. Všetko prepínanie medzi modulmi sa vykonáva cez crossbar fabric ASIC na jednotlivých I/O moduloch a fabric moduloch. V prípade šasi Cisco Nexus 7004, keďže neobsahuje fabric moduly, poskytuje midplane konektory a trasy na priame prepojenie fabric ASIC na I/O moduloch.

Škálovateľná, plne distribuovaná architektúra fabriky zložená až z piatich fabric modulov v kombinácii s midplane šasi poskytuje až 550 Gb/s na slot pre forwardovaciu kapacitu 8,8 Tb/s, 9,9 Tb/s a 18,7 Tb/s v 9-slotovom, 10-slotovom, respektíve 18-slotovom prepínači. 4-slotové šasi poskytuje forwardovaciu kapacitu až 1,92 Tb/s v kombinácii so vstavaným fabric systémom.

Dizajn midplane na 9-slotovom, 10-slotovom a 18-slotovom šasi a dizajn backplane na 4-slotovom šasi podporujú flexibilné technologické modernizácie podľa zmien vašich potrieb, čo poskytuje trvalú ochranu investícií.

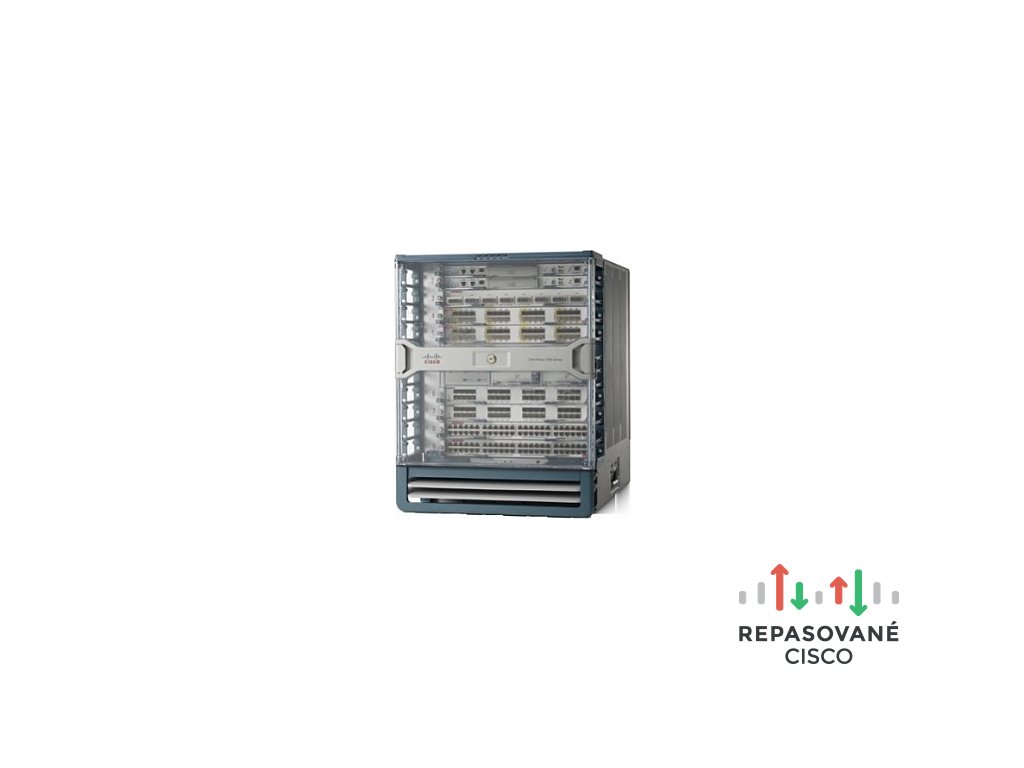

Šasi prepínača Cisco Nexus 7000 9-Slot

- Šasi Cisco Nexus 7000 9-Slot s až siedmimi slotmi pre I/O moduly podporuje až 336 portov 1 a 10 Gigabit Ethernet, 42 portov 40 Gigabit Ethernet a 14 portov 100 Gigabit Ethernet, čo spĺňa nároky kriticky dôležitých nasadení v jadre areálových sietí a dátových centrách. Má dva vyhradené sloty pre supervízory na zabezpečenie plnej redundancie.
- Prúdenie vzduchu zo strany na stranu zvyšuje hustotu systému v pôdoryse 14RU, čo optimalizuje využitie priestoru v racku. Optimalizovaná hustota poskytuje možnosť naskladať až tri 9-slotové šasi do 42RU racku.
- Nezávislé systémové a fabric ventilátory s premenlivými otáčkami poskytujú efektívnu chladiacu kapacitu celému systému. Funkcie redundancie ventilátorových modulov pomáhajú zabezpečiť spoľahlivosť systému a podporu výmeny ventilátorových modulov za chodu.
- I/O moduly, moduly supervízora a fabric moduly sú prístupné spredu. Napájacie zdroje a ventilátorové moduly sú prístupné zozadu.
