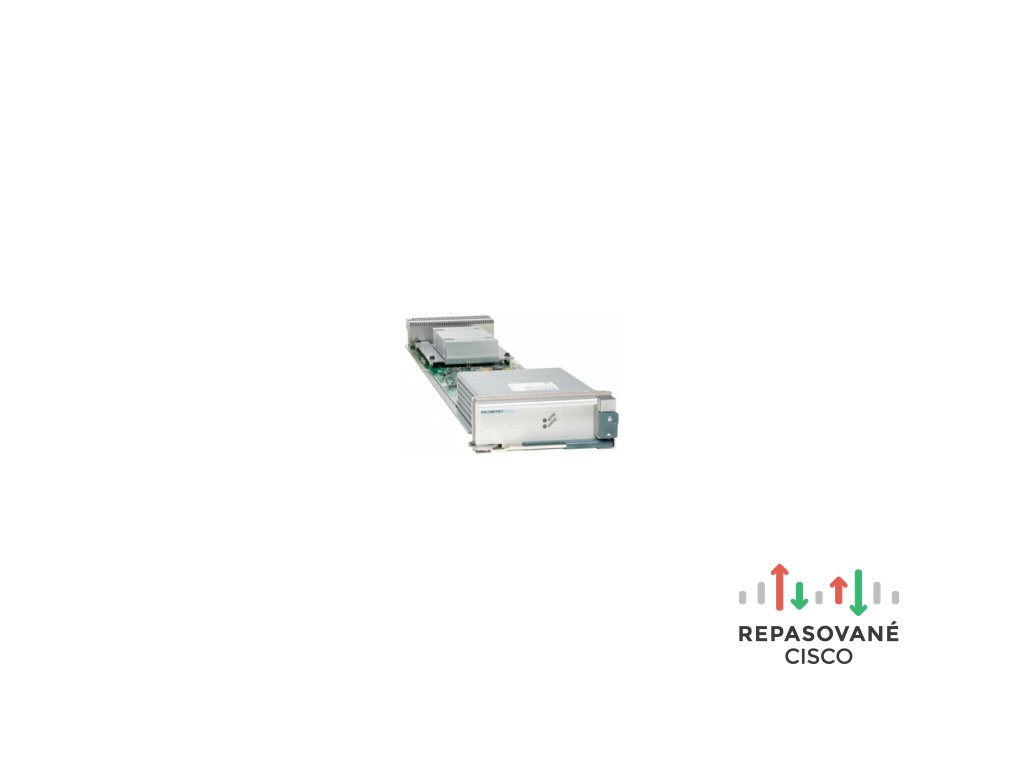

N7K-C7009-FAB-2
Kód: N7K-C7009-FAB-2Podrobný popis
Prepínače Cisco Nexus® 7000 poskytujú základ Cisco® Unified Fabric. Ide o modulárny produktový rad triedy dátových centier navrhnutý pre vysoko škálovateľné siete 10 Gigabit Ethernet s architektúrou fabriky, ktorá škáluje nad 15 terabitov za sekundu (Tb/s). Navrhnutý na splnenie požiadaviek najkritickejších dátových centier prináša nepretržitú prevádzku systému a virtualizované, všadeprítomné služby. Rad Cisco Nexus 7000 je založený na overenom operačnom systéme s rozšírenými funkciami na poskytovanie aktualizácií systému v reálnom čase bez prerušenia služieb spolu s výnimočnou spravovateľnosťou a servisovateľnosťou.Moduly Cisco Nexus 7000 Fabric-2 pre šasi Cisco Nexus 7000 sú samostatné fabric moduly, ktoré poskytujú paralelné fabric kanály do každého slotu I/O modulu a modulu supervízora. Až päť súčasne aktívnych fabric modulov spolupracuje a poskytuje až 550 Gb/s na slot. Prostredníctvom paralelnej forwardovacej architektúry sa s piatimi fabric modulmi dosahuje systémová kapacita viac ako 15 Tb/s. Fabric modul poskytuje centrálny prepínací prvok pre plne distribuovaný forwarding na I/O moduloch.
Vlastnosti a výhody
Škálovateľnosť prepínacej fabriky je možná vďaka podpore jedného až piatich súčasne aktívnych fabric modulov pre zvýšenie výkonu podľa rastu vašich potrieb. Všetky fabric moduly sú pripojené ku všetkým slotom modulov. Pridanie každého fabric modulu zvyšuje šírku pásma do všetkých slotov modulov až po systémový limit piatich modulov. Architektúra podporuje bezstratové prepnutie fabriky pri zlyhaní, pričom zvyšné fabric moduly vyvažujú šírku pásma do všetkých slotov I/O modulov, čo pomáha zabezpečiť postupnú degradáciu.
Kombinácia fabric modulu Cisco Nexus 7000 a modulov supervízora a I/O podporuje virtuálne výstupné frontovanie (VOQ) a kreditovú arbitráž do crossbar prepínača na zvýšenie výkonu distribuovaného forwardovacieho systému. VOQ a kreditová arbitráž uľahčujú spravodlivé zdieľanie zdrojov pri nesúlade rýchlostí alebo súperení o uplinkové rozhranie. Architektúra fabriky tiež umožňuje budúcu podporu bezstratového Ethernetu a schopností unifikovaného I/O. Vlastnosti a výhody fabric modulu Cisco Nexus 7000 zhŕňa tabuľka 1.
Dokumentácia na stiahnutie
Product Brochure
Dodatočné parametre
| Kategória: | NEXUS |
|---|---|
| Hmotnosť: | 2.27 kg |
| Bezpečnosť: | UL/CSA/IEC/EN 60950-1, AS/NZS 60950 |
| Elektromagnetická kompatibilita: | FCC Part 15 (CFR 47) (USA) Class A, ICES-003 (Canada) Class A, EN55022 (Europe) Class A, CISPR22 (International) Class A, AS/NZS |
| Hmotnosť: | 2.27 kg |
| Kompatibilita: | Cisco Nexus 7000 |
| Platforma správy: | Cisco Data Center Network Manager (DCNM) 5.2 |
| Podpora kvality služieb (QoS): | Áno |
| Prevádzková relatívna vlhkosť (H-H): | 5 – 90 % |
| Prevádzková teplota (T-T): | 32 - 104 °F |
| Rozmery (Š × H × V): | 114.3 x 571.5 x 44.5 mm |
| Skladovacia relatívna vlhkosť (H-H): | 5 – 95 % |
| Skladovacia teplota (T-T): | -40 – 70 °C |
| Šírka pásma: | 110 Gbit/s |
