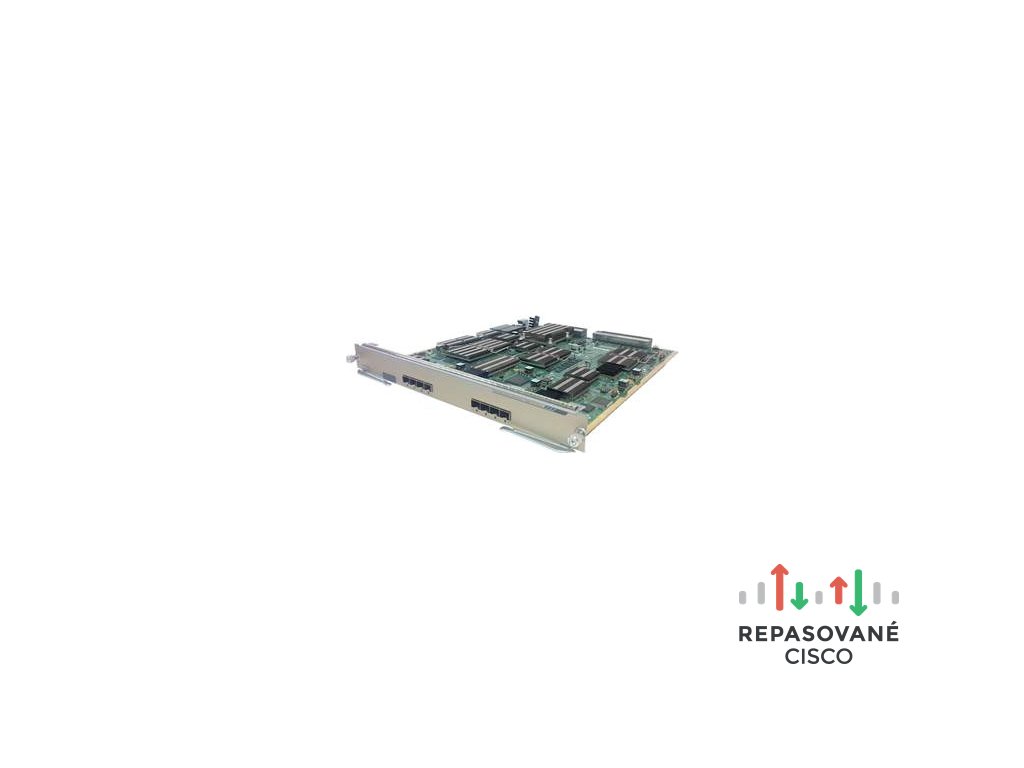

C6800-8P10G

Podrobný popis

Prepínače rodiny Cisco Catalyst® 6800 ponúkajú množstvo modulov 10 Gigabit Ethernet. V spolupráci so supervízorom Catalyst® 6500-E/6807-XL Supervisor Engine 2T/2TXL (VS-S2T-10G a VS-S2T-10GXL) dokážu slúžiť rôznym potrebám kampusových nasadení. Rodina zahŕňa tri moduly: optické moduly Catalyst 6800 s 32, 16 a 8 portami 10 Gigabit Ethernet.

Moduly podporujú hardvérovú replikáciu multicastu, kvalitu služieb (QoS), zoznamy riadenia prístupu (ACL), jumbo rámce a nízku latenciu, čo umožňuje bezpečný a predvídateľný výkon pre aplikácie náročné na šírku pásma. Všetky tri zdieľajú spoločnú architektúru ASIC a podporujú rovnakú sadu funkcií v hardvéri. Podporujú transceivery Small Form-Factor Pluggable (SFP/SFP+), 10/100/1000M GLC-T (1G medený SFP) a 100M FX. Moduly sú navrhnuté tak, aby uspokojili rastúci dopyt po agregácii tokov 10 Gigabit Ethernet v kampusových nasadeniach, ako aj po vysokohustotnom transporte 10 Gigabit Ethernet v jadre siete.

Moduly pozostávajú zo skupín po osem portov. 32-portové a 16-portové moduly môžu pracovať v jednom z dvoch režimov: 1) režim oversubscription (predvolený), ktorý poskytuje maximálnu hustotu portov s využitím všetkých portov s oversubscription 2:1; a 2) výkonnostný režim, ktorý využíva polovicu portov, čo umožňuje linkové rýchlosti a dvojnásobnú veľkosť bufferov portov. Režim prevádzky možno meniť pre každú osemportovú skupinu portov (zmiešaný režim) a je podrobnejšie popísaný v nasledujúcich častiach. Osemportový modul 10 Gigabit Ethernet pracuje vždy vo výkonnostnom režime.

Moduly sú založené na module WS-X6904-40G a poskytujú rovnakú úroveň pokročilých podnikových funkcií a veľkých tabuliek, ktoré sa ukázali ako nevyhnutné pre úspešnú prevádzku kampusového agregačného alebo jadrového prepínača. Zahŕňajú hardvérové funkcie, ako sú Virtual Switching System (VSS), Instant Access (IA), Location ID Separation Protocol (LISP), Security Group Tagging (SGT) a Access Control (SGACL), MACsec (802.1ae), tvarovanie prevádzky a hierarchická kvalita služieb (HQoS) a ďalšie. Linkové karty sú tiež prvé, ktoré prichádzajú s pasívnou technológiou UHF RFID na prednej strane, poskytujúcou najnovšie funkcie Auto-ID pre správu majetku.

16-portový optický modul 10 Gigabit Ethernet rodiny C6800 je vhodný na nasadenie vo všetkých kampusových agregačných a jadrových sieťach.
- Dva modely: C6800-16P10G, 16-portový optický modul 10 Gigabit Ethernet s DFC4 (obrázok 2), a C6800-16P10G-XL, 16-portový optický modul 10 Gigabit Ethernet s DFC4XL
- Pripojenie k backplane: šírka pásma backplane 80 Gb/s v šasi Catalyst 6807-XL a 6500-E
- Podpora šasi/slotov: môže obsadiť sloty 1-2 a 5-7 v Cisco Catalyst 6807-XL. Môže obsadiť ľubovoľný slot v Cisco Catalyst 6503E, 6504E, 6506E, 6509E a 6509-V-E. Môže obsadiť sloty 1-6 a 9-13 v Cisco Catalyst 6513-E
- Supervízor: kompatibilný so Supervisor Engine 2T a Supervisor Engine 2TXL
- Distribuovaný forwarding a výkon: dodáva sa s výrobne nainštalovanou dcérskou kartou DFC4-E alebo DFC4-EXL

16-portový optický modul 10 Gigabit Ethernet rodiny C6800 poskytuje až 80 optických portov 10 Gigabit Ethernet v jedinom šasi prepínača Cisco Catalyst 6807-XL alebo až 160 optických portov 10 Gigabit Ethernet v systéme Cisco Catalyst 6807-XL Virtual Switching System (VSS) 2T. Poskytuje tiež až 176 optických portov 10 Gigabit Ethernet v jedinom šasi prepínača Cisco Catalyst 6513-E alebo až 352 optických portov 10 Gigabit Ethernet v systéme Cisco Catalyst 6500 Virtual Switching System (VSS) 2T.
