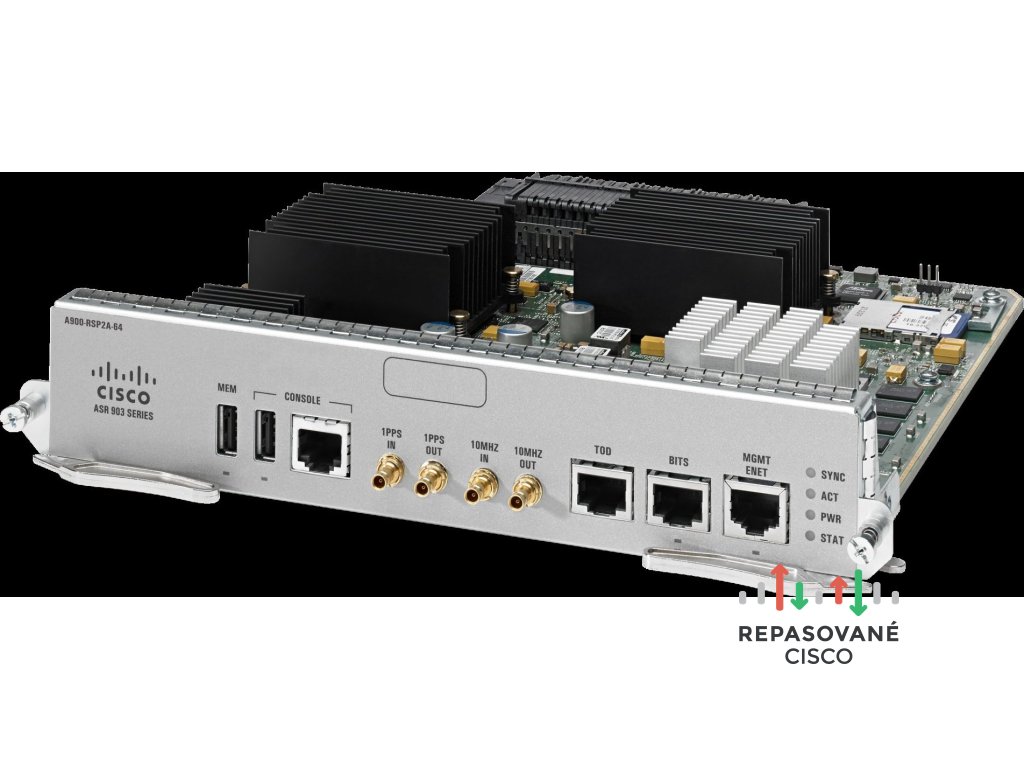

A900-RSP2A-64

Podrobný popis

Moduly RSP radu Cisco ASR 900 obsahujú oddelené komponenty riadiacej a dátovej roviny. Patrí k nim hlavný procesor riadiacej roviny pre operačný systém Cisco IOS® Software a riadiaci softvér platformy. Spracovanie paketov dátovej roviny a riadenie prevádzky vykonáva integrovaný obvod (ASIC) Carrier Ethernet.

ASIC Carrier Ethernet
Prináša základné technológie Carrier Ethernet, ako sú hierarchická kvalita služieb (HQoS), IPv4, IPv6, MPLS/flex LSP a hierarchické virtual private LAN services (HVPLS). Poskytuje výkon linkovou rýchlosťou a obsahuje inovatívne funkcie riadenia prevádzky pri poskytovaní inteligentných operácií prepínania a smerovania paketov.

Rozšírenie služieb
Poskytuje pokročilé meranie na úrovni tried prevádzky a ponúka obojsmerné štatistiky počtu paketov a bajtov. Ponuku služieb rozširuje funkčnosť prevádzky, správy a údržby (OAM), ktorá zahŕňa connectivity fault management (CFM) vrstvy 2, dohody o úrovni služieb IP (IP SLA) pre vrstvu 3 a MPLS OAM.

Škálovateľnosť služieb
Poskytuje flexibilnú škálovateľnosť služieb v malom vyhotovení s vysokým výkonom a škálou pre služby bod-bod a viacbodové služby, plniac požiadavky najnáročnejších drôtových aj bezdrôtových aplikácií.

Hodinové a časovacie služby
Ponúka integrovanú podporu rozhraní globálneho navigačného satelitného systému (GNSS), building integrated timing supply (BITS), 10 MHz, 1 impulz za sekundu (1 PPS) a time of day (TOD) – kľúčových funkcií vyžadovaných v modernej zjednotenej sieti. Ako centrálne systémové hodinové a časovacie funkcie platformy radu ASR 900 podporujú moduly Cisco ASR 900 RSP synchrónny Ethernet (SyncE) a IEEE 1588-2008 a môžu slúžiť ako zdroj hodín pre sieťové časovanie rozhraní s časovým multiplexovaním (TDM) a SDH/SONET.

Rad ASR 900 môže fungovať ako ordinary clock, boundary clock, end-to-end transparent clock a master clock IEEE 1588-2008 v časovacej doméne IEEE 1588-2008.

Vysoká dostupnosť a modularita
Prináša voliteľnú hardvérovú redundanciu v rámci šasi pre všetky hardvérové komponenty a podporuje softvérovú redundanciu s podporou aktualizácie softvéru za prevádzky (ISSU), keď je do plne modulárnej platformy šasi systému Cisco ASR 900 vložený pár route switch processorov.

S dvoma RSP vloženými v systémoch Cisco ASR 903 alebo Cisco ASR 907 pracuje jeden RSP v aktívnom režime a druhý RSP v režime horúcej zálohy. Cisco ASR 900 RSP je jednotka vymeniteľná v teréne (FRU) a možno ju vkladať a vyberať za chodu (OIR) počas prevádzky systému Cisco ASR 900. Vybratie alebo zlyhanie aktívneho RSP v systéme Cisco ASR 900 vedie k automatickému prepnutiu na záložný RSP.

Rozhrania pre správu
Obsahuje rozhrania pre správu mimo pásma (OOB) systému. Pre flexibilný prístup k smerovaču je k dispozícii množstvo rozhraní na správcovský prístup k platforme vrátane dvojrežimového konzolového portu, ktorý funguje ako USB konzola alebo sériový konzolový port.

Okrem sériového konzolového prístupu obsahuje Cisco ASR 900 RSP ethernetový port pre správu, ktorý nijako neinteraguje so skutočnou prevádzkou ASIC Carrier Ethernet. Okrem riadiacich rozhraní OOB môže USB port pripojiť USB flash zariadenia na nahrávanie obrazov a konfigurácií softvéru Cisco IOS® na platformu.
